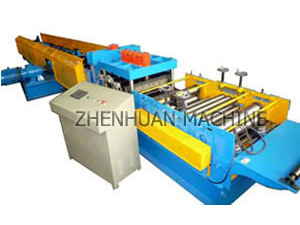

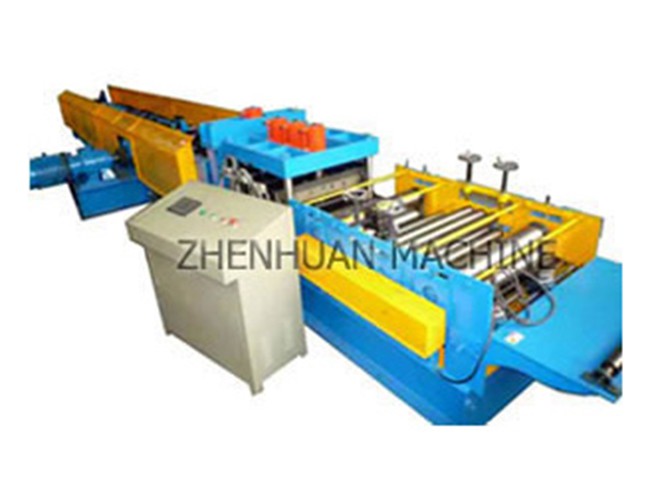

Оборудование для производства C/Z профиля
Профилегибочная машина для производства металлочерепицы с C и Z замками может применять специальную структуру посредством регулировки положений валков. Валки (ролики) для C и Z вращаются очень быстро без ликвидации каких-либо частей. Одна машина может производить все спецификации C и Z металлочерепицы. Закрутки являются обязательными для увеличения жесткости металлочерепицы и профиля.
C устройством для регулирования толщины, толщина профиля более точная.
C устройством регулировки для изготовления 45° и 90° кромки для Z – образного профиля.

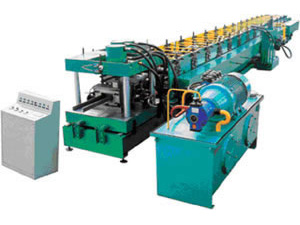

Оборудование для производства C профиля

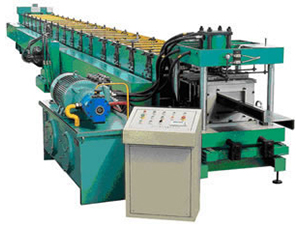

Оборудование для производства Z профиля
Технические характеристики
- Габариты 11000 x 1800 x 1800мм
- Общий вес 14000кг
- Мощность основного движущего мотора 15кВт
- Мощность подающего и выравнивающего мотора 4кВт
- Мощность гидравлического мотора 5,5кВт
- Гидравлическое напряжение 15-20MПа
- Валковая зона изгиба Подача и руководство: два комплекта
Головная часть (Lveling): один комплект, семь валков
Валковая зона изгиба: 20 зон
Исправления: один шаг. - Рабочая скорость 10-15 м/мин (включая пробивки отверстий и резки)
- Изменение скорости из одного профиля в другой профиль или из одного размера в другой размер 15 минут.
- Спецификации металлочерепицы Для металлочерепицы с C замком: 100-300мм
Для металлочерепицы с Z замком: 100-300мм - Подходящие материалы 1.4-3.0мм, Q195~235 холодная прокатная сталь, горячая цинковая катушка.
- Материал изготовления валков (роликов)GCr15, quenched HRC 58-62
- Материал изготовления валов легированная сталь 45#, диаметром 75мм
- Материал изготовления лезвий Cr12.
- Материал изготовления головки для пробивки отверстий и резки Cr12
- Точность накатывания +/-1.5мм
- Точность пространства между отверстиями +/-1мм
- Точность X-направления и Y-направления +/-5мм в 6м.
