Токарно-давильный станок для обработки деталей вентиляторов
Машина для отбортовки и пробивки барабанов гидравлического вентилятора

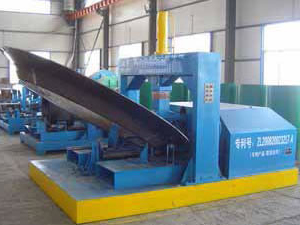

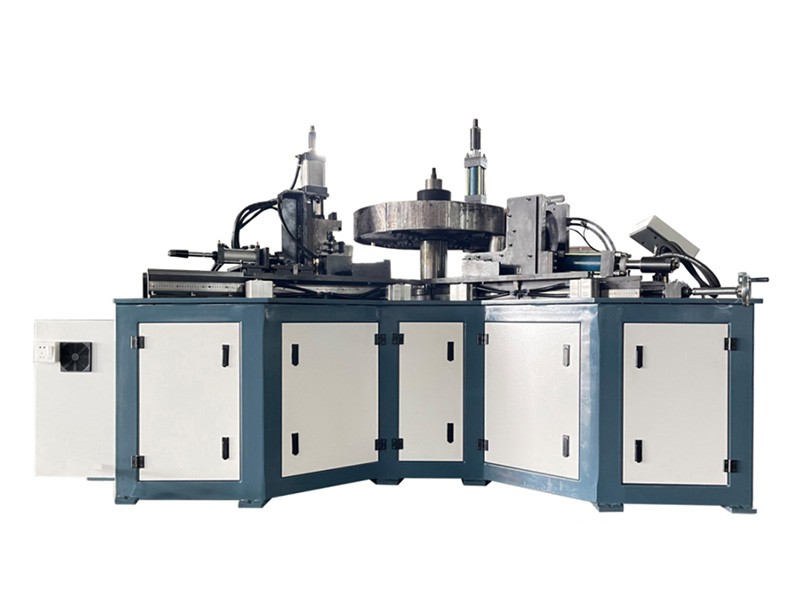

Токарно-давильный станок для обработки деталей вентиляторов

Данный станок ротационной вытяжки специально предназначен для изготовления деталей промышленных вентиляторов. Его можно использовать для отбортовки корпусов барабанов и воздушных коллекторов осевых вентиляторов, а также для вытяжки воздухоприемников и передних дисков центробежных вентиляторов. Кроме того, наш станок ротационной вытяжки деталей вентиляторов подходит для изготовления конструкционных элементов для воздуховодов.

Запросить цену

Производственная технология

Входное отверстие

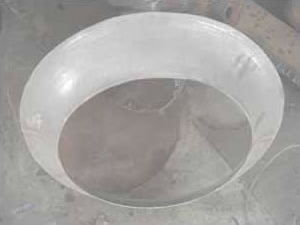

Передний диск

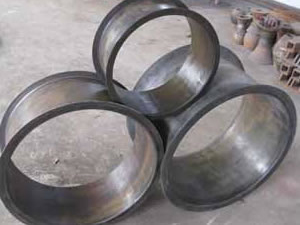

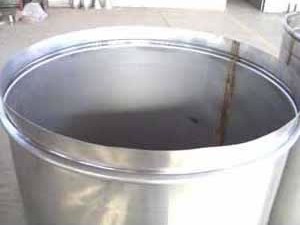

Барабан
Коллектор

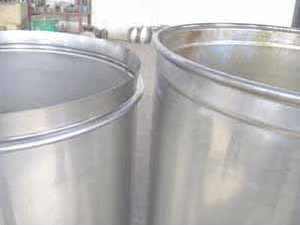

Развальцовка воздуховодов

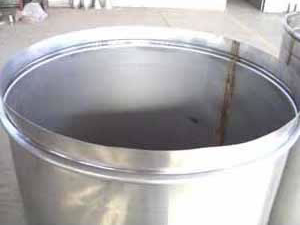

Расширение

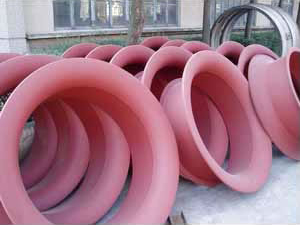

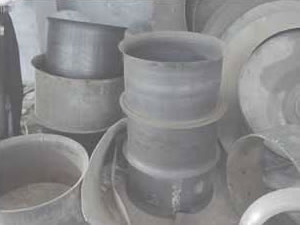

Коллектор
Передний диск

Общие сведения

Станок ротационной вытяжки компонентов вентиляторов отличается простым управлением, низким уровнем шума и низким энергопотреблением.
Наличие специального вращающееся ролика обеспечивыет высокую функциональность станка.
Так как процесс вытяжки начинается с середины заготовки, готовые изделия имеют гладкую поверхность без деформаций.
Благодаря компактной конструкции пользователи могут с легкостью выполнить замену вращающихся роликов.

Технические характеристики

Применение (Центробежный вентилятор) Формирование воздухоприемника и переднего диска
Применение (Осевой вентилятор) Отбортовка корпусов барабанов и воздушных коллекторов
Применение (Воздуховод) Расширение, отбортовка
Макс. диаметр деталей вентилятора (Код вентилятора 4-72, 4-7)1800мм
Макс. диаметр деталей вентилятора (Код вентилятора 9-19, 9-26)600мм
Размер переднего диска (Код вентилятора 4-72, 4-73)3.6#-18#
Размер переднего диска (Код вентилятора 9-19, 9-26)3.6#-6#
Макс. толщина углеродистой стали (Код вентилятора 4-72, 4-73)≤6мм
Макс. толщина углеродистой стали (Код вентилятора 9-19, 9-26)≤3мм
Диаметр барабана ≥350мм
Высота отбортовки ≤30мм
Толщина отбортовки ≤3мм
Длина барабана 600мм (опционально 3000мм)
Мощность главного приводного двигателя 4кВт, инверторное управление
Мощность гидравлического насоса 3кВт
Размер машины 2800×1800×1630мм

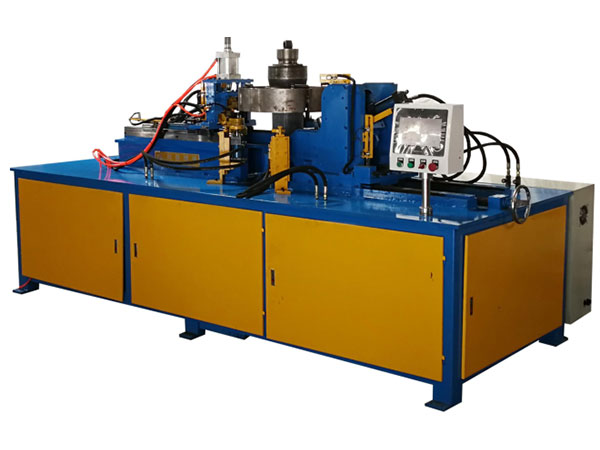

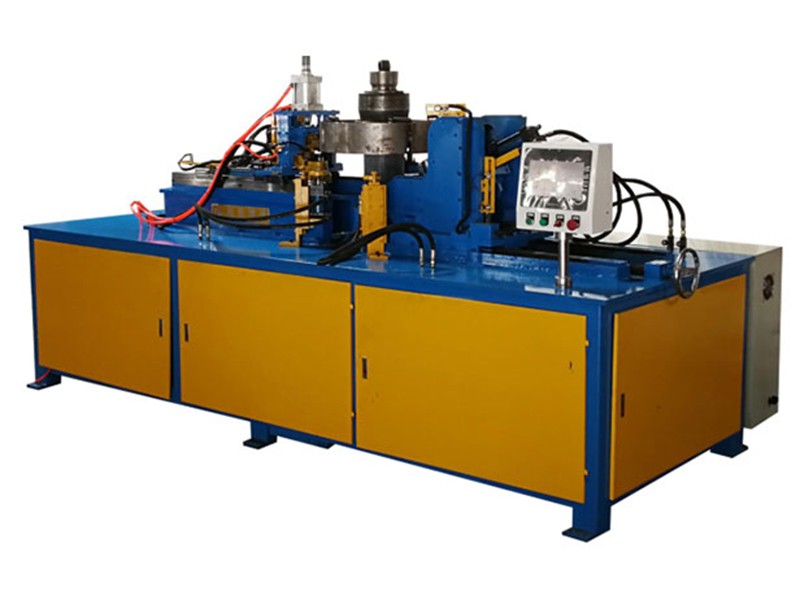

Машина для отбортовки и пробивки барабанов гидравлического вентилятора

Эта машина специально разработана для отбортовки и пробивки отверстий на деталях вентилятора.

Технические характеристики

Диаметр фланца: 300-1300мм (по индивидуальному заказу)
Толщина отбортовки: 1-4мм
Толщина пробивки: 1-5мм
Скорость производства: 80-200 шт / 8 часов
Режим вождения: Гидравлический тип
Режим управления: ПЛК + Сенсорный экран
Мощность двигателя: 11 кВт
Масса машины: 4600 кг

Запросить цену
