Станок для растяжки катушек высоковольтного двигателя | Оборудование для производства двигателя

Станок с ЧПУ для формовки и растяжки катушек двигателя

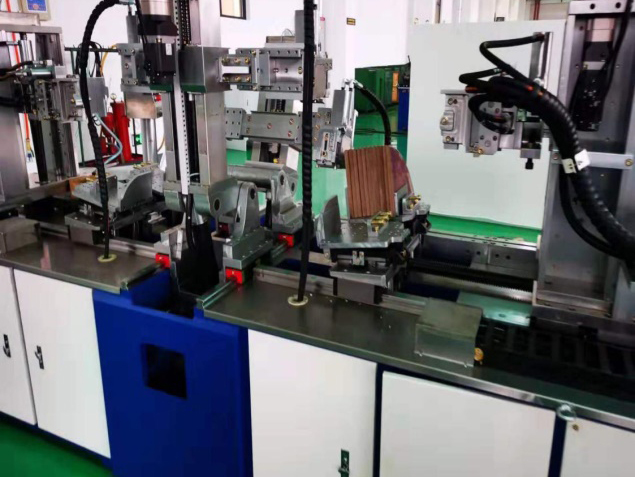

Мы предлагаем станок для растяжки катушек высоковольтного двигателя, выходящих из намоточной машины, для растяжки и формовки до точных форм, которые легко вставлять в пазы статора двигателей большого размера.

Особенности

Широкие возможности применения для клемм различной формы, длины прямого участка и площади сечения катушки.
Высокая точность формовки, отсутствие необходимости повторять процедуру, подходит как для массового производства, так и для промышленности.
Полностью цифровое управление, простой ввод параметров на ЧМИ, понятный и удобный в использовании.
Высокая точность, длина катушки, высота клеммы, угол дуги и зазор для распределения контролируется сервоприводом.
Удобен в использовании, оснащен гидравлическим зажимным приспособлением и активными дугами.
Заданные параметры могут быть сохранены и использованы в дальнейшем.

Запросить цену

Технические характеристики

Деталь		Характеристики
Модель		ZWXT-2000 (изготавливается на заказ）
До растяжки	Длина обмотки	800~2500мм
	Длина прямого участка	350~2000мм
	Максимальная площадь сечения катушки	30 x 70мм
	Диаметр носовой части катушки	20мм, 30мм
После растяжки	3D диаметр носовой части катушки	20мм, 30мм
	3D высота носовой части катушки	80~350мм
	3D длина гипотенузы катушки	150~450мм
	3D общая длина катушки	700~2800
	3D длина прямого участка катушки	300~1500мм
	3D ширина растяжки катушки	180-900мм
	3D угол наклона катушки	0~30°
	Угол между верхним краем и осевой линией	0~75°
	Угол между нижним краем и центральной линией	0~75°
Погрешность угла растяжки		±0.5°
Погрешность размера при растяжке		±0.5мм
Скорость растяжки		8-30 секунд до 800мм
Время всего цикла растяжки		1~2 минуты
