Механический пресс
Имеются различные виды механических прессов для различных целей. Вы можете дать нам ваши детальные требования и информацию об оборудовании, мы можем дать вам самое лучшее предложение.
-
- Основные характеристики механического пресса с регулируемым ходом JL21
- Наклоняемый эксцентриковый пресс J23
- Эксцентриковый пресс простого действия J21
- Высокоскоростной и высокоточный пресс JY21G
- Высокопроизводительный портальный пресс JM31/JMD31
- Эксцентриковый пресс с глубоким зевом J21S

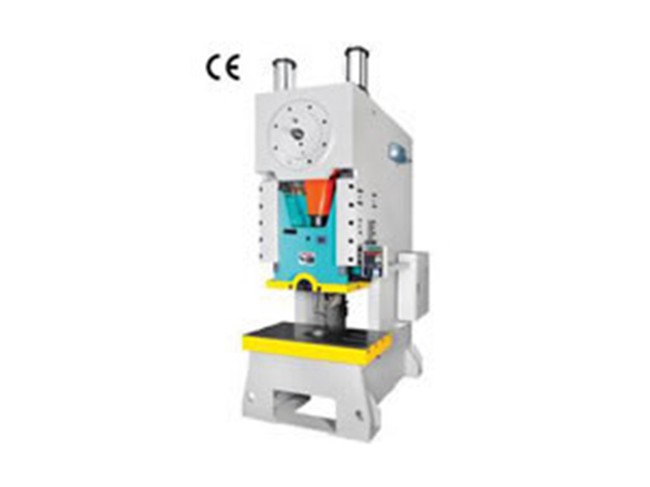

Основные характеристики механического пресса с регулируемым ходом JL21
Общие сведения
- Пресс с регулируемым ходом JL21 имеет сварную конструкцию, что обеспечивает высокую прочность.
- Механический пресс оснащается пневматической фрикционной муфтой сухого типа.
- Пользователи могут настроить ход ползуна при помощи воздушного цилиндра.
- Для безопасной работы этот пресс оснащается устройством защиты от перегрузки.
- Также предусмотрена автоматическая система смазки.
- Будучи CE сертифицированным, пресс с регулируемым ходом имеет автоматическое устройство регулирования высоты штампа с цифровым дисплеем и уравновешивающим цилиндром.
- В комплектацию пресса также входит сдвоенный клапан, импортируемый из Японии.
- ПЛК и основные электрические компоненты пресса закупаются у всемирно известного бренда.
- Опционально могут быть установлены пневматическая подушка, автоматическое устройство подачи и фотоэлектронное защитное устройство.
Технические характеристики
| Модель | |||||||||
| Номинальное усилие | кН | 450 | 630 | 800 | 1100 | 1250 | 1600 | 2000 | |
| Номинальный ход | мм | 4 | 4 | 5 | 6 | 6 | 6 | 6 | |
| Ход ползуна | мм | 20-120 | 10-150 | 10-150 | 10-160 | 10-160 | 16-160 | 19-180 | |
| Частота штамповки (Число ходов) | Фиксированное значение | мин-1 | 80 | 70 | 60 | 50 | 50 | 40 | 35 |
| Переменное значение (опционально) | мин-1 | 70-90 | 60-80 | 50-70 | 40-60 | 40-60 | 35-50 | 30-50 | |
| Макс. высота штампа | мм | 270 | 300 | 320 | 350 | 350 | 350 | 450 | |
| Регулировка высоты штампа | мм | 60 | 80 | 80 | 80 | 80 | 110 | 110 | |
| Глубина зева | мм | 230 | 300 | 300 | 350 | 350 | 380 | 390 | |
| Расстояние между стойками | мм | 550 | 620 | 640 | 710 | 760 | 810 | 870 | |
| Рабочий стол | Слева-направо | мм | 810 | 900 | 1000 | 1150 | 1150 | 1300 | 1400 |
| Спереди-назад | мм | 440 | 580 | 580 | 680 | 680 | 740 | 760 | |
| Точность | мм | 110 | 110 | 120 | 140 | 140 | 150 | 160 | |
| Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) | мм | 180×30 ×160 | 200×40 ×180 | 200×40 ×180 | 420×540 | 420×540 | 480×600 | 300×50 ×260 | |
| Размер ползуна | Слева-направо | мм | 600 | 680 | 710 | 810 | 810 | 920 | 920 |
| Спереди-назад | мм | 360 | 400 | 440 | 500 | 500 | 580 | 600 | |
| Размер отверстия под хвостовик | Диаметр | мм | 40 | 50 | 50 | 60 | 60 | 65 | 65 |
| Глубина | мм | 60 | 80 | 80 | 80 | 80 | 90 | 90 | |
| Мощность главного двигателя | кВт | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 18.5 | |
| Габаритные размеры | Спереди-назад | мм | 1600 | 1680 | 1750 | 1850 | 1850 | 2250 | 2500 |
| Слева-направо | мм | 1100 | 1200 | 1250 | 1400 | 1450 | 1560 | 1580 | |
| Высота | мм | 2800 | 3050 | 3150 | 3250 | 3250 | 3765 | 3420 | |
| Вес | кг | 4350 | 6500 | 8500 | 10800 | 11500 | 15000 | 17950 | |
Примечание: также доступны прессы усилием 25 тонн и 250 тонн.

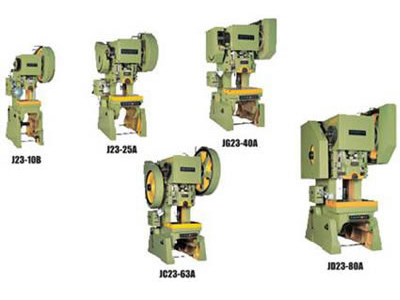

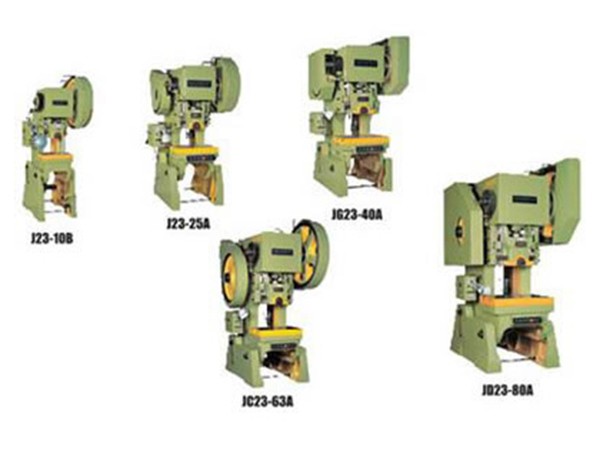

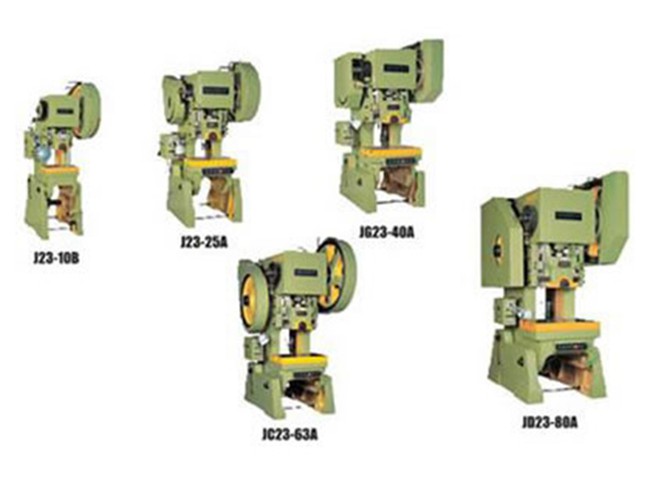

Наклоняемый эксцентриковый пресс J23
Общие сведения
- Наклоняемый эксцентриковый пресс простого действия J23 оснащается горизонтальным коленчатым валом и жесткой вращающейся муфтой сцепления. Высоту штампа можно регулировать вручную. Эксцентриковые прессы серии J23-25A оснащаются устройством экстренного торможения, что позволяет остановить ползун под углом наклона 0-135 градусов. Опционально может быть установлено защитное устройство в виде световой завесы.
- Грузоподъемность от 6.3T до 80T
- Частота пробивания (раз): 170~53 S.P.M
Технические характеристики
| Модель | |||||||
| Номинальное усилие | кН | 63 | 100 | 160 | 160 | 250 | |
| Номинальный ход | мм | 3 | 4 | 5 | 5 | 5 | |
| Ход ползуна | мм | 35 | 60 | 55 | 70 | 80 | |
| Частота штамповки (Число ходов) | мин-1 | 170 | 145 | 125 | 125 | 60 | |
| Макс. высота штампа | мм | 110 | 130 | 160 | 170 | 180 | |
| Регулировка высоты штампа | мм | 30 | 35 | 45 | 45 | 70 | |
| Расстояние между центром ползуна и станиной | мм | 110 | 130 | 160 | 170 | 210 | |
| Размер рабочего стола | мм | 200×310 | 240×360 | 300×450 | 320×480 | 400×600 | |
| Толщина рабочего стола | мм | 40 | 50 | 40 | 60 | 70 | |
| Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) | мм | Φ60 | 120×20 ×100 | Φ100 | Φ100 | Φ120 | |
| Размер проема в инструментальном столе (Диаметр×Спереди-назад×Слева-направо) | мм | 140×110×160 | 130×90 ×180 | 210×160 ×240 | 210×160 ×240 | 180×130 ×260 | |
| Размер ползуна | мм | 120×140 | 150×170 | 180×200 | 180×200 | 210×250 | |
| Размер отверстия под хвостовик | мм | Φ30×55 | Φ30×55 | Φ40×60 | Φ40×60 | Φ40×70 | |
| Макс. угол наклона | ° | 30 | 25 | 25 | 25 | 25 | |
| Расстояние между стойками | мм | 150 | 180 | 220 | 220 | 260 | |
| Мощность двигателя | кВт | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | |
| Габаритные размеры | Спереди-назад | мм | 780 | 915 | 1150 | 1150 | 1325 |
| Слева-направо | мм | 610 | 700 | 900 | 900 | 990 | |
| Высота | мм | 1505 | 1690 | 1910 | 1910 | 2140 | |
| Вес | кг | 360 | 600 | 1080 | 1080 | 1900 | |
| Модель | |||||||
| Номинальное усилие | кН | 400 | 630 | 630 | 800 | 800 | |
| Номинальный ход | мм | 6 | 8 | 8 | 9 | 9 | |
| Ход ползуна | мм | 120 | 120 | 120 | 130 | 130 | |
| Частота штамповки (Число ходов) | мин-1 | 55 | 50 | 50 | 45 | 45 | |
| Макс. высота штампа | мм | 220 | 270 | 270 | 290 | 290 | |
| Регулировка высоты штампа | мм | 80 | 80 | 80 | 100 | 100 | |
| Расстояние между центром ползуна и станиной | мм | 260 | 260 | 260 | 270 | 300 | |
| Размер рабочего стола | мм | 480×710 | 480×710 | 480×710 | 520×860 | 580×860 | |
| Толщина рабочего стола | мм | 80 | 90 | 90 | 100 | 100 | |
| Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) | мм | Φ220×25 ×Φ180 | Φ220×45 ×Φ180 | Φ200×45 ×Φ180 | Φ200×45 ×Φ180 | Φ200×45 ×Φ180 | |
| Размер проема в инструментальном столе (Диаметр×Спереди-назад×Слева-направо) | мм | Φ200×150 ×300 | Φ250×200 ×340 | Φ250×200 ×340 | Φ250×200 ×340 | Φ280×220 ×380 | |
| Размер ползуна | мм | 270×320 | 280×320 | 280×320 | 280×380 | 280×380 | |
| Размер отверстия под хвостовик | мм | Φ50×70 | Φ50×80 | Φ50×80 | Φ60×75 | Φ60×75 | |
| Макс. угол наклона | ° | 25 | 25 | 25 | 20 | 20 | |
| Расстояние между стойками | мм | 300 | 350 | 350 | 410 | 410 | |
| Мощность двигателя | кВт | 4 | 5.5 | 5.5 | 7.5 | 7.5 | |
| Габаритные размеры | Спереди-назад | мм | 1600 | 1810 | 1885 | 1810 | 1990 |
| Слева-направо | мм | 1180 | 1350 | 1350 | 1410 | 1410 | |
| Высота | мм | 2310 | 2640 | 2670 | 2790 | 2945 | |
| Вес | кг | 3180 | 4000 | 4970 | 4790 | 5970 | |

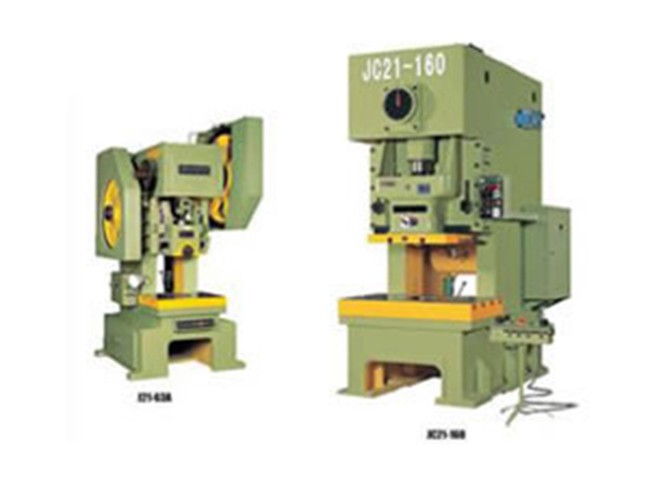

Эксцентриковый пресс простого действия J21
Общие сведения
Эксцентриковый пресс простого действия с фиксированным столом J21 оснащается горизонтальным коленчатым валом и жесткой вращающейся муфтой сцепления. Высоту штампа можно регулировать вручную. Чтобы остановить ползун под углом наклона 0-135 градусов, эксцентриковые прессы, модель которых начинается с буквы «А», оснащаются аварийным тормозным устройством. Кроме того, опционально может быть установлено защитное устройство в виде световой завесы. Эксцентриковый пресс простого действия с фиксированным столом JC21-160 оснащается одной пневматической фрикционной муфтой, а прессы серии JD21 оснащаются двойными электромагнитными клапанами.
Технические характеристики
| Модель | ||||||||
| Номинальное усилие | кН | 630 | 800 | 1000 | 1250 | 1600 | ||
| Номинальный ход | мм | 8 | 9 | 10 | 10 | 6 | ||
| Ход ползуна | мм | 120 | 130 | 140 | 140 | 160 | ||
| Частота штамповки (Число ходов) | мин-1 | 50 | 45 | 38 | 38 | 40 | ||
| Макс. высота штампа | мм | 300 | 320 | 320 | 320 | 350 | ||
| Регулировка высоты штампа | мм | 80 | 100 | 100 | 100 | 100 | ||
| Расстояние между центром ползуна и станиной | мм | 300 | 300 | 380 | 380 | 380 | ||
| Размер рабочего стола | мм | 570×760 | 580×860 | 710×1100 | 720×1200 | 740×1300 | ||
| Толщина рабочего стола | мм | 90 | 100 | 120 | 120 | 150 | ||
| Размер отверстия в рабочем столе (Диаметр верхней части×глубина×диаметр нижней части) | мм | Φ200×45×Φ180 | Φ200×45×Φ180 | Φ260×50×Φ220 | Φ260×50×Φ220 | Φ300×50×Φ220 | ||
| Размер проема в инструментальном столе (Диаметр×Спереди-назад×Слева-направо) | Литая конструкция | мм | Φ280×220 ×320 | Φ280×220 ×380 | Φ320×250×420 | Φ470 | ||
| Стальная конструкция | 220×250 | 220×260 | 260×290 | |||||
| Размер ползуна | мм | 280×320 | 280×380 | 420×560 | 580×770 | |||
| Размер отверстия под хвостовик | мм | Φ50×80 | Φ60×75 | Φ60×80 | Φ60×80 | Φ65×85 | ||
| Расстояние между стойками | Стальная конструкция | мм | 470 | 410 | 630 | 620 | 730 | |
| Литая конструкция | 320 | 580 | 580 | |||||
| Мощность двигателя | кВт | 5.5 | 7.5 | 7.5 | 11 | 15 | ||
| Габаритные размеры (Спереди-назад×Слева-направо×Высота) | мм | 1550×1410×2610 | 1925×1470×2675 | 1960×1335×2850 | 2060×1600×3000 | 2200×1550×3160 | ||

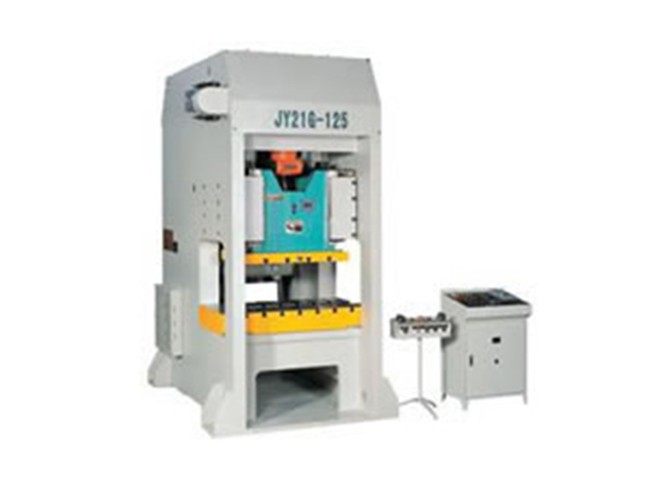

Высокоскоростной и высокоточный пресс JY21G
Общие сведения
- Высокоскоростной и высокоточный пресс JY21G разработан с конструкцией D-образной формы для высокой прочности и высокой жесткости.
- Этот механический пресс оснащается пневматической фрикционной муфтой сухого типа.
- Для стабильной работы пресс также оснащается уравновешивающим устройством.
- Предусмотрена система принудительной смазки.
- ПЛК и электрические компоненты пресса закупаются у всемирно известных поставщиков.
- Для защиты от перегрузки устанавливается гидравлическое защитное устройство.
- Доступна функция автоматической регулировки высоты штампа.
- Для безопасности работы остановка распределительного вала в верхней мертвой точке осуществляется автоматически.
- Могут быть выполнены с разматывателем, уравнителем и устройством автоматической подачи для автоматической линии производства.
- Грузоподъемность от 16T до 80T
- Частота пробивания (раз): 500~200 S.P.M
Технические характеристики
| Модель | |||||||
| Номинальное усилие | кН | 630 | 800 | 1250 | 1600 | 2000 | |
| Номинальный ход | мм | 1.5 | 2 | ||||
| Ход ползуна | мм | 30 | 40 | ||||
| Частота штамповки (Число ходов) | мин-1 | 150-250 | 90-120 | ||||
| Макс. высота штампа | мм | 300 | 350 | 380 | 400 | 450 | |
| Регулировка высоты штампа | мм | 60 | |||||
| Расстояние между центром ползуна и станиной | мм | 300 | 320 | 350 | 380 | 390 | |
| Размер рабочего стола | мм | 580×900 | 620×1090 | 680×1220 | 740×1300 | 760×1350 | |
| Толщина рабочего стола | мм | 140 | 160 | 180 | 180 | 200 | |
| Размер отверстия в рабочем столе | мм | 100×350 | 150×400 | 200×580 | 200×700 | 200×750 | |
| Размер ползуна | мм | 400×480 | 500×800 | 620×980 | 650×950 | 680×1000 | |
| Размер отверстия под хвостовик | мм | Φ50×80 | Φ50×80 | Φ60×80 | Φ65×90 | Φ65×90 | |
| Расстояние между стойками | мм | 870 | 910 | 1200 | 930 | 970 | |
| Мощность двигателя | кВт | 11 | 15 | 18.5 | 22 | 30 | |
| Габаритные размеры (Спереди-назад×Слева-направо×Высота) | мм | 2050×1300 ×2700 | 2500×1600 ×2950 | 2620×1650 ×3200 | 2330×1870 ×3240 | 2560×1900 ×3320 | |
| Вес | кг | 10000 | 11000 | 16500 | 18500 | 19880 | |

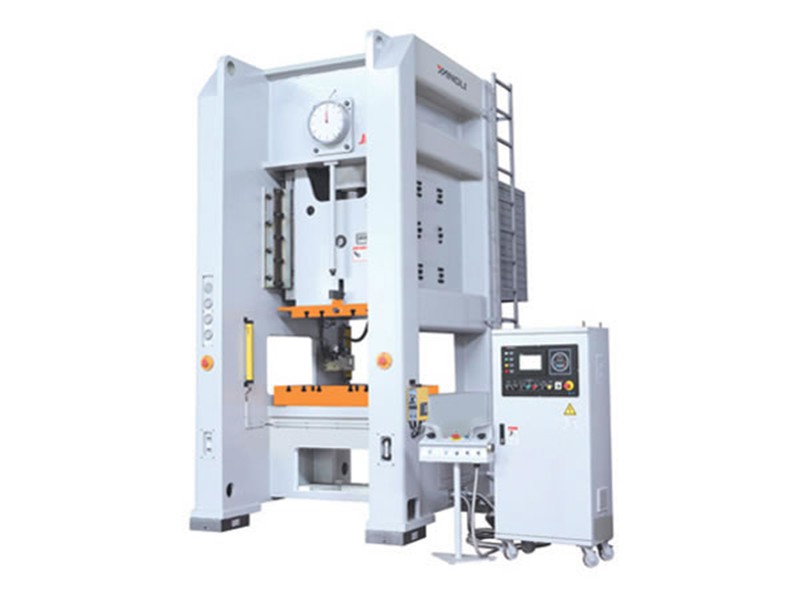

Высокопроизводительный портальный пресс JM31/JMD31
Особенности
- Станина высокопроизводительного портального пресса JM31 / JMD31 сваривается с цельного стального листа, что обеспечивает высокую жесткость.
- Данный пресс оснащается фрикционной муфтой сухого типа с высокой производительностью и большим крутящим моментом. Прессы серии JM31-160-400 могут быть оснащены муфтой, работающей в масляной ванне.
- Для безопасной работы предусмотрено гидравлическое устройство защиты от перегрузки.
- В данном портальном прессе устанавливаются новые удлиненные направляющие системы ползуна, что обеспечивает высокую точность хода.
- Высота штампа регулируется автоматически при помощи специального устройства с цифровым дисплеем.
- Для стабильной работы предусмотрен уравновешивающий цилиндр.
- Данный пресс оснащается двойным электромагнитным клапаном, импортируемым из заграницы.
- В комплектацию нашего портального пресса также входит пневматический выталкиватель и система принудительной смазки.
- Смазка уравновешивающего цилиндра осуществляется вручную.
- ПЛК и электрические компоненты пресса закупаются у всемирно известных поставщиков.
- Опционально могут быть установлены пневматическая подушка, устройство подачи с ЧПУ и защитное устройство в виде световой завесы.
Технические характеристики
| Модель | ||||||||||
| Номинальное усилие | кН | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 6300 | ||
| Номинальный ход | мм | 6 | 6 | 8 | 8 | 10 | 10 | 10 | ||
| Ход ползуна | мм | 160 | 180 | 200 | 200 | 200 | 200 | 250 | ||
| Частота штамповки (Число ходов) | Фиксированное значение | мин-1 | 40 | 35 | 30 | 30 | 25 | 20 | 18 | |
| Переменное значение* | 35-50 | 30-40 | 25-35 | 25-35 | 20-30 | / | / | |||
| Макс. высота штампа | мм | 350 | 450 | 500 | 550 | 600 | 650 | 700 | ||
| Регулировка высоты штампа | мм | 110 | 110 | 120 | 120 | 120 | 120 | 120 | ||
| Размер опорной плиты (Спереди-назад×Слева-направо) | мм | 740×1050 | 760×1130 | 800×1200 | 850×1250 | 900×1350 | 1000×1500 | 1200×1700 | ||
| Толщина опорной плиты | мм | 150 | 160 | 170 | 170 | 180 | 190 | 200 | ||
| Размер подошвы ползуна (Спереди-назад×Слева-направо) | мм | 650×800 | 650×850 | 700×900 | 750×950 | 800×1050 | 900×1200 | 1100×1450 | ||
| Размер отверстия под хвостовик | мм | Φ65×90 | Φ65×90 | Φ70×90 | Φ70×90 | Φ80×90 | Φ80×90 | Φ90×100 | ||
| Расстояние между стойками | мм | 1150 | 1200 | 1320 | 1370 | 1550 | 1700 | 1900 | ||
| Боковое открытие (Спереди-назад×Высота) (Верхняя опорная плита) | мм | 760×300 | 800×370 | 820×430 | 880×480 | 920×520 | 1020×600 | 1100×650 | ||
| Высота опорной плиты над уровнем пола | мм | 1020 | 1030 | 1050 | 1050 | 1050 | 1060 | 1050 | ||
| Мощность главного двигателя | кВт | 15 | 18.5 | 22 | 30 | 37 | 45 | 75 | ||
| Подушка (Опционально) | Количество | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Усилие выталкивания | кН | 160 | 160 | 250 | 250 | 250 | 250 | 250 | ||
| Ход выталкивателя | мм | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
| Участок выталкивания | мм | Φ350 | Φ350 | 340×540 | 400×540 | 400×540 | 400×540 | 400×540 | ||
| Габаритные размеры (Спереди-назад×Слева-направо×Высота) | мм | 2480×1750×3500 | 2570×1810×3610 | 2950×2080×3850 | 3150×2200×4000 | 3430×2400×2410 | 3670×2580×4600 | 4150×2900×5200 | ||
| Вес | кг | 16500 | 19500 | 24000 | 29000 | 37000 | 48000 | 62500 | ||
*Опционально: переменное значение частоты штамповки.

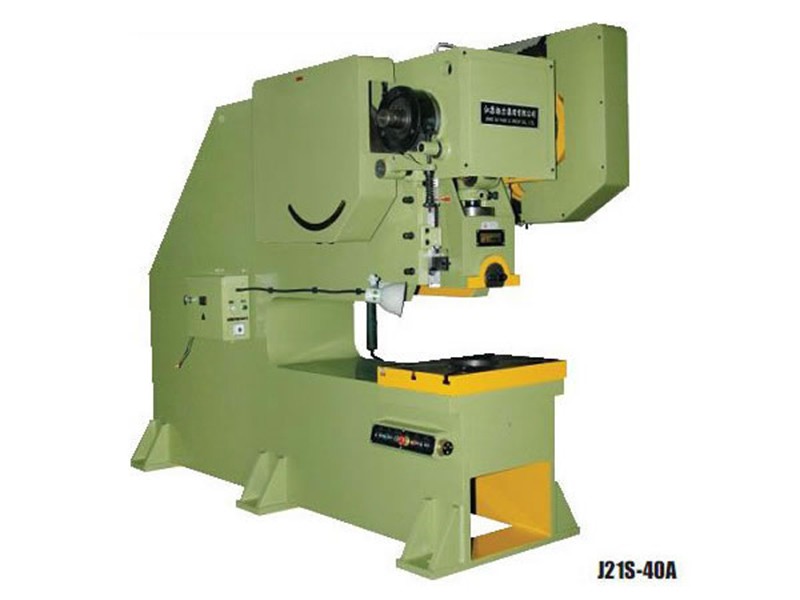

Эксцентриковый пресс с глубоким зевом J21S
Особенности
- Эксцентриковый пресс J21S имеет глубокий зев, что значительно увеличивает рабочую зону.
- Пресс оснащается горизонтальным коленчатым валом и жесткой поворотной муфтой сцепления.
- Регулировка высоты штампа выполняется вручную.
- Эксцентриковые прессы с глубоким зевом, в моделях которых присутствует буква "А", оснащаются устройством аварийной остановки, которое обеспечивает остановку ползуна в диапазоне 0-135°.
- Опционально может быть установлено защитное устройство в виде световой завесы.
Технические характеристики
| Модель | |||||
| Номинальное усилие | кН | 63 | 100 | 160 | 250 |
| Номинальный ход | мм | 2 | 2 | 2 | 2.5 |
| Ход ползуна | мм | 35 | 60 | 70 | 80 |
| Частота штамповки (Число ходов) | мин-1 | 170 | 145 | 125 | 60 |
| Макс. высота штампа | мм | 110 | 130 | 170 | 180 |
| Регулировка высоты штампа | мм | 30 | 35 | 45 | 70 |
| Расстояние между центром ползуна и станиной | мм | 700 | 700 | 700 | 700 |
| Размер рабочего стола | мм | 200×310 | 240×360 | 320×480 | 400×600 |
| Толщина рабочего стола | мм | 40 | 50 | 60 | 70 |
| Размер проема в столе | мм | Φ60 | Φ120×20 ×Φ100 | Φ100 | Φ120 |
| Размер проема в опорной плите | мм | Φ140×110 ×160 | Φ130×90 ×180 | Φ210×160 ×240 | 200×200 |
| Размер ползуна | мм | 120×140 | 150×170 | 180×200 | 210×250 |
| Размер отверстия под хвостовик | мм | Φ30×55 | Φ30×55 | Φ40×60 | Φ40×70 |
| Расстояние между колоннами | мм | 162 | 182 | 220 | 350 |
| Мощность двигателя | кВт | 0.75 | 1.1 | 1.5 | 2.2 |
| Габаритные размеры (Спереди-назад×слева-направо×высота) | мм | 1540×700 ×1525 | 1620×730 ×1800 | 1680×840 ×1880 | 1790×990 ×2288 |
| Модель | |||||
| Номинальное усилие | кН | 630 | 800 | 1000 | 1250 |
| Номинальный ход | мм | 4 | 5 | 6 | 6 |
| Ход ползуна | мм | 120 | 130 | 140 | 140 |
| Частота штамповки (Число ходов) | мин-1 | 50 | 45 | 38 | 38 |
| Макс. высота штампа | мм | 270 | 290 | 320 | 320 |
| Регулировка высоты штампа | мм | 80 | 100 | 100 | 100 |
| Расстояние между центром ползуна и рамой | мм | 450/800 | 450/800 | 450/760 | 450/760 |
| Размер стола | мм | 480×710 | 580×860 | 710×1100 | 720×1200 |
| Толщина рабочего стола | мм | 90 | 100 | 120 | 120 |
| Размер отверстия рабочего стола | мм | Φ200×45 ×Φ180 | Φ200×45 ×Φ180 | Φ260×50 ×Φ220 | Φ260×50 ×Φ220 |
| Размер проема в опорной плите | мм | 200×250 | 220×260 | 260×290 | 260×290 |
| Размер ползуна | мм | 280×320 | 280×380 | 420×560 | 420×560 |
| Размер отверстия под хвостовик | мм | Φ50×80 | Φ60×75 | Φ60×80 | Φ60×80 |
| Расстояние между колоннами | мм | 450 | 450 | 580 | 580 |
| Мощность двигателя | кВт | 5.5 | 7.5 | 7.5 | 11 |
| Габаритные размеры (Спереди-назад×слева-направо×высота) | мм | 2220×1350 ×2600 | 2220×1380 ×2650 | 2530×1555 ×2990 | 2550×1610 ×2990 |
Примечание: Доступен любой другой вид механических прессов.
Схожая продукция
Оборудование для формовки металла и металлообработки
Связаться с нами
Другое оборудование для обработки металла
