Машина для сварки стального решётчатого настила

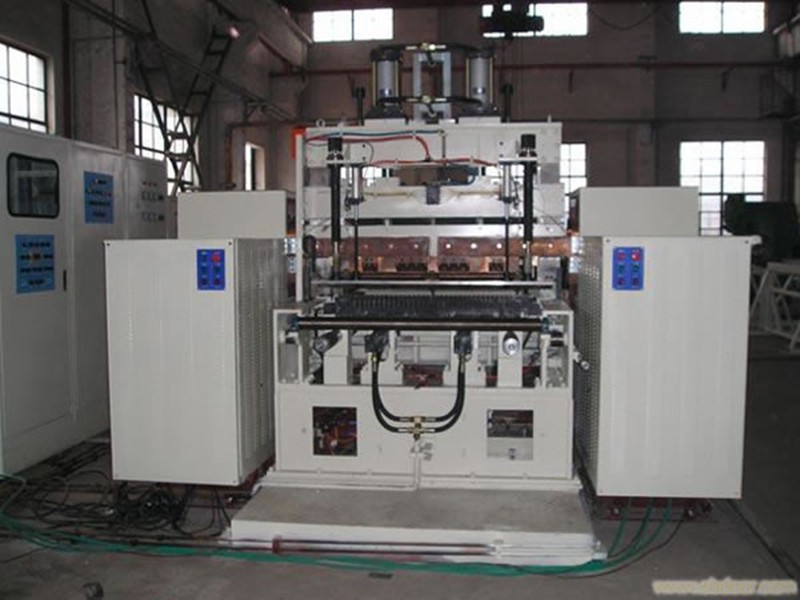

DM-600 машина для сварки стального решетчатого настила состоит из портального сварочного оборудования, стального двухслойного питающего устройства, перекрестного падающего устройства, стального решетчатого буксирного прибора, гидравлической или пневматической системы, охлаждающей системы, системы электрического управления и т.д.
Сырьевые материалы для производства стальных решетчатых настилов
- Подходящий материал Холоднокатаная или горячекатаная сталь
- Ширина несущей полосы 25-75мм
- Толщина несущей полосы 2.5-7мм
- Поперечная полоса (Полоса круглого сечения) Диаметр: 4мм, 5мм, 6мм, 8мм
- Скученная полоса квадратного сечения) 4×4мм, 5×5мм, 6×6мм, 8×8мм

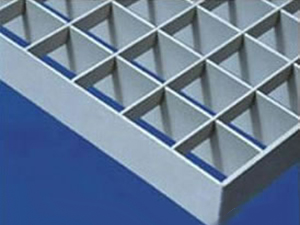

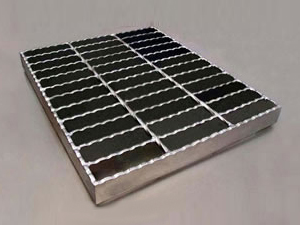

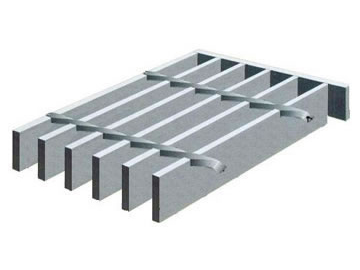

Характеристики готового стального решетчатого настила
- Размер готового решетчатого настила 1000×6000мм (Ш×Д)
- Расстояние между несущими полосами 30, 40, 50, 60мм, регулируемое
- Расстояние между поперечными полосами 38-160мм, регулируемое
- Допуск по ширине Менее ±3мм
- Неперпендикулярность несущих полос Менее 10% ширины полосы
- Отклонение положения поперечной полосы Поверхность поперечной полосы не выступает над поверхностью несущей полосы более чем на 1мм; оба конца поперечиной полосы не выступают над решетчатым настилом более чем на 2мм.
- Предельное отклонения расстояния от конца поперечиной полосы к центру решетчатого настила Менее 3мм
- Предельное отклонения расстояния между любыми двумя поперечными полосами (в пределах 1500мм по длине) Менее ±5мм
- Отклонение по диагонали Менее ±5мм в пределах 1000мм по длине
Технические характеристики машины для сварки стального решетчатого настила
- Источник питания 3 фазы, 380В, 50/60Гц
- Номинальная мощность сварки 6×100кВА
- Трансформатор 630кВА
- Номинальный ток 600A, переменный ток
- Мин. рабочий ток 280A, переменный ток
- Номинальная низкая временная нагрузка 50%
- Макс. усилие прессования 25кН
- Макс. ход инструмента для прессования поперечной полосы 50мм, регулируемый
- Вес машины Около 4.5т
- Охлаждающая вода 0.2МПа
