- Внутренняя поверхность цилиндра
- Крюкового типа

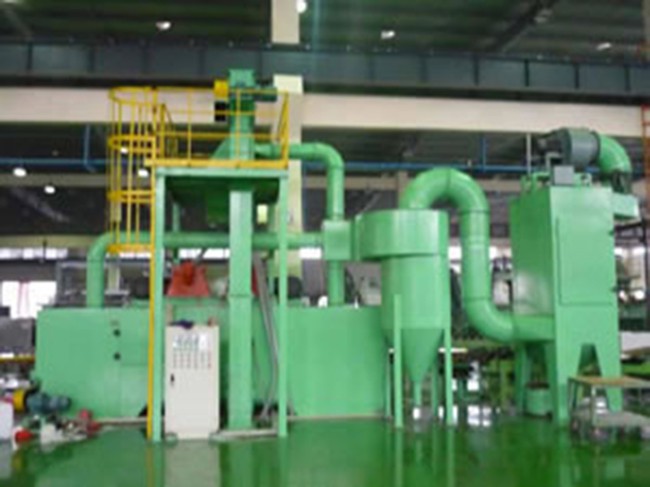

Оборудование дробеструйной очистки внутренних стенок цилиндров
В состав автомата дробеструйной очистки входит система обеспыливания для очистки внутренней стенки стального цилиндра.
Конфигурация установки для дробеструйной обработки внутренней поверхности баллонов
- Камера дробеструйной очистки
- Инвертирующего устройство для цилиндра
- Система перемещения дробеструйного пистолета
- Устройство вращения цилиндра
- Устройство автоматической загрузки и выгрузки
- Головка рабочего колеса
- Система обеспыливания
- Система управления с ПЛК
Технические характеристики
- Диапазон допустимых значений диаметра цилиндра 219-406мм
- Максимальная высота цилиндра 2000мм
- Максимальный вес цилиндра 220кг
- Рабочая скорость 20~24 шт./час
- Диаметр частиц пескоструйного аппарата Φ0.8мм
- Рабочее колесо (Количество форсунок)2
- Рабочее колесо (Склад песка)0.26м3/0.5т
- Рабочее колесо (Дробеструйный поток)800-1200кг/ч
- Рабочее колесо (Давление воздуха)0.5-0.7 МПа

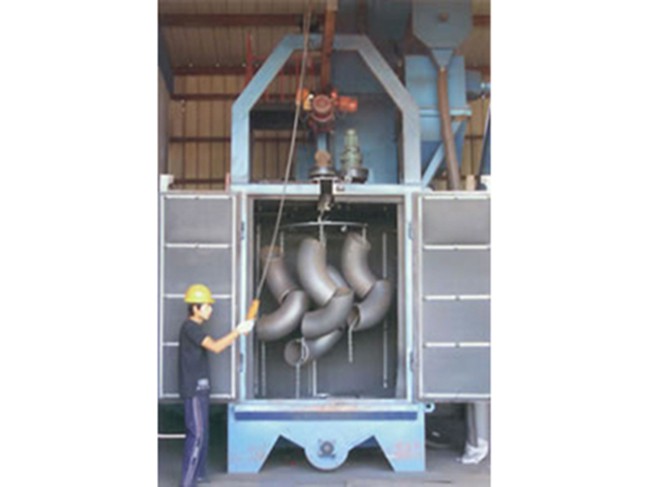

Оборудование дробеструйной очистки крючкового типа
Дробеструйная очистительная машина крючкового типа, предназначено специально для очистки или повышения прочности заготовок, имеющих длинную, тонкостенную, сложную структуру. В этом устройстве используются крючки для подачи заготовки в камеру очистки. Эти крючки вращаются в процессе струйной очистки.
Конфигурация дробеструйной установки с подвесным крюком
- Конвейерная система электрического подъемника
- Дробеструйная система очистки
- Система обеспыливания
- Система рециркуляции стальной дроби
- Головка рабочего колеса
- Электрическая система управления
Технические характеристики
- Максимальный размер заготовки Φ1000×2000 мм
- Максимальный вес заготовки 4000кг
- Размер стальной колотой дроби Φ0.8-1.5мм
- Начальное количество загрузки стальной колотой дроби 1000кг
- Эффективность очистки 7-8 минут на крюк
- Качество удаления ржавчины Sa2.5
- Рабочее колесо (Количество форсунок)3
- Рабочее колесо (Диаметр лопасти) Φ250мм
- Рабочее колесо (Скорость дробеструйного потока) 150кг/мин
- Рабочее колесо (Материал лопасти) Чугунное литье с высоким содержанием хрома
- Система обеспыливания Общее количество воздуха 15000м3/ч
- Скорость фильтрования воздуха 0.8~1.2м/мин
- Количество фильтров 24шт.
- Потребление сжатого воздуха 1м3/мин
