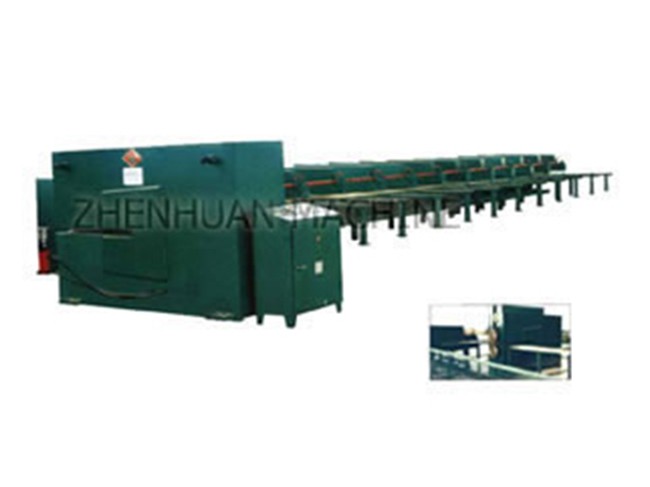

Линия для производства опоры и столбов уличного освещения
Components
- линия для разматывания, выравнивания и продольной резки
- линия для резки под углом
- пресс листогибочный гидравлический
- автоматическое сварочное оборудование
- механическая сварочное оборудование
- правильный станок для стальных труб
- оборудование для гибки стальных труб
- покрасочная линия
- Главные технические параметры
ZDW43J-6*1800 линия для разматывания, выравнивания и продольной резки
Данная линия для разматывания, выравнивания и резки холоднокатаной стали.
- Толщина материалов 2～6мм
- Макс. ширина материалов 1800мм
- Материал Q235-A σb≤450МПа
- Вес стального рулона ≤16000кг
- Внешний диаметр рулона ø800～ø1400мм
- Скорость разматывания рулона 80мм/s
- Мотор (тип)Y200L1-6
- Мотор (мощность)22кВт
- Мотор (скорость)1460r/min
- Точность выравнивания ≥3мм/m²
- Вес 16000кг
ZQ11-6x2400x14000 Линия для резки под углом
| Номер | Пункт | Параметры | Единица | |
| 1 | Длина резки | 14000 | мм | |
| 2 | Макс. толщина резки | 6 | мм | |
| 3 | Макс. ширина резки | 2400 | мм | |
| 4 | Скорость работы шагового устройства | 25 | м/мин | |
| 5 | Мотор зуборезной фрезы | 2*2.2 | кВт | |
| 6 | Мотор ведущего устройства | 4 | кВт | |
| 7 | Мотор масляного насоса | 7.5 | кВт | |
| 8 | Мотор нагрузки материалов | 3 | кВт | |
| 9 | Масляный насос | 25 | ml/r | |
| 10 | Зубчатый насос | 25 | ml/r | |
| 11 | Макс. давление системы | 20 | МПа | |
| 12 | Внешние размеры | Длина | 33000 | мм |
| Ширина | 3800 | мм | ||
| Высота | 1600 | мм | ||
| 13 | Вес | 24000 | кг | |
Данная машина применяется для резки трапецевидной стальной плитки без линовки. С высокой эффективностью и хорошей точностью.
2-WE67Y-300/7000 Пресс листогибочный гидравлический
| Номер | Пункт | Параметры | Единица | |
| 1 | Номинальное давление | 2*3000 | kN | |
| 2 | Длина рабочего стола | 2*7000 | мм | |
| 3 | Макс. длина хода | 250 | мм | |
| 4 | Макс. открытая высота штемпеля | 770 | мм | |
| 5 | Глубина вхождения | 650 | мм | |
| 6 | Мощность главного мотора | 2*22 | КВт | |
| 7 | Внешние размеры | Длина | 14000(двойный) | мм |
| Ширина | 2380 | мм | ||
| Высота | 5100 | мм | ||
| 8 | Вес | 2* 45000 | кг | |
Данная машина состоит из двух 300T пресса листогибочных гидравлических, два пресса работают синхронно.

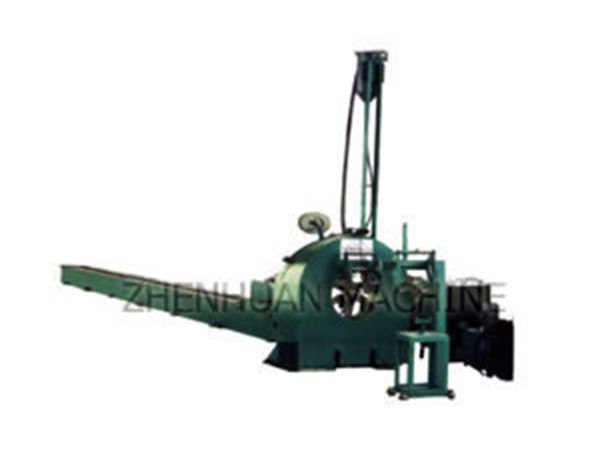

ZHM320-14000 Автоматическое сварочное оборудование
Данное оборудование состоит из сварочной головки, тягового устройства, загрузочного стола. Применяет дуговую сварку под флюсом.
| Номер | Пункт | Параметры | Единица | |
| 1 | Длина сварки | ≤14000 | мм | |
| 2 | Макс. толщина | 5 | мм | |
| 3 | Внешние размеры главной головки (ДxШxВ) | 1500*1345*480 | мм | |
| 4 | Внешние размеры рабочего стола (ДxШxВ) | 13500*400*480 | мм | |
| 5 | Макс. диаметр сварки | φ320 | мм | |
| 6 | Мин. диаметр сварки | φ60 | мм | |
| 7 | Мотор шагового устройства | 3 | кВт | |
| 8 | Мотор масляного насоса | 3 | кВт | |
| 9 | Мотор циркулирующего устройства | 2.2 | кВт | |
| 10 | Зубчатый насос | 25 | ml/r | |
| 11 | Макс. гидравлическое давление | 20 | МПа | |
| 12 | Гидравлическое давление системы | ≤5 | МПа | |
| 13 | Внешние размеры | длина | 33000 | мм |
| ширина | 1600 | мм | ||
| Высота | 1650 | мм | ||
| 14 | Вес | 6000 | кг | |
MZ630SS-700x14000 Полуавтоматическая линия для дуговой сварки под флюсом
| Номер | Пункт | Параметры | Единица | Примечание | |
| 1 | Длина сварки | 14 | m | Maybe more | |
| 2 | Толщина сварки | 3～12 | мм | ||
| 3 | Диаметр сварки | Ø50～Ø700 | мм | ||
| 4 | Диаметр сварки | 630 | A | ||
| 5 | Скорость сварки | 1～3 | м/мин | ||
| 6 | Внешние размеры | Длина | 14000 | мм | |
| Ширина | 1200 | мм | |||
| Высота | 1500 | мм | |||
| 7 | Вес | 2300 | кг | ||
Примечание: диаметр и толщина сварки согласно запросу
HF320*6 Механическое сварочное оборудование
Данная машина применяется для сварки фонарный столб, обладает 14 червячными колесами.
| Номер | Пункт | Параметры | Единица | Примечание | |
| 1 | Длина сварки | 14 | м | ||
| 2 | Диаметр сварки | Ø320 | мм | ||
| 3 | Толщина сварки | 6 | мм | ||
| 4 | мотор | тип | Y90S-4 | ||
| мощность | 14*1.5 | кВт | |||
| скорость | 1460 | rpm | |||
| 5 | Внешние размеры | Длина | 14000 | мм | |
| Ширина | 1600 | мм | |||
| Высота | 650 | мм | |||
| 6 | Вес | 6800 | кг | ||
Примечание: диаметр и толщина сварки согласно запросу
Правильный станок для стальных труб
| Номер | Пункт | Парметры | Единица | Примечание | |
| 1 | Длина выстраивания | безграничный | |||
| 2 | Макс. диаметр | φ600 | мм | ||
| 3 | Макс. толщина | 10 | мм | ||
| 4 | мотор | тип | Y160M-6 | мм | |
| мощность | 11 | КВт | |||
| скорость | 1460 | rpm | |||
| 5 | Внешние размеры | Длина | 4000 | ||
| Ширина | 1280 | ||||
| Высота | 2100 | ||||
| 6 | Вес | 2800 | кг | ||
простая структура, стальные трубы вручную укладываются на пресс.
WG90*4 Оборудование для гибки стальных труб
| Номер | Пункт | параметры | Единица | примечание | |
| 1 | Диаметр гибки | φ90 | мм | ||
| 2 | Радиус гибки | R500,R700 | мм | Два штампа | |
| 3 | Макс. толщина гибки | 4 | мм | ||
| 4 | Мотор | тип | Y132S-6 | мм | |
| мощность | 3 | КВт | |||
| скорость | 960 | rpm | |||
| 5 | Внешние размеры | длина | 3000 | мм | |
| ширина | 2300 | мм | |||
| высота | 620 | мм | |||
| 6 | Вес | 1800 | кг | ||
состоит из основной плиты, кромкозагибочного штампа, специально для конусных труб.

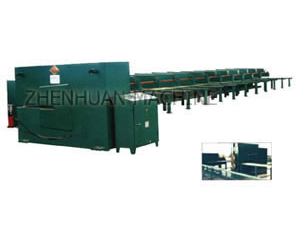

ZJP-14000 Покрасочная линия
| Номер | Пункт | Параметры | Единица | Примечание | |
| 1 | Длина покраски | 14 | m | ||
| 2 | Макс. диаметр столба | φ600 | мм | ||
| 3 | Макс. вес столба | 500 | кг | ||
| 4 | Расход мощности | Тип электрического нагревания | 180 | КВт/h | |
| Топливный тип | 22 | КВт/h | |||
| Угольный тип | 20 | КВт/h | |||
| 5 | Печь затвердевания порошка | длина | 17.500 | мм | |
| ширина | 2100 | мм | |||
| Высота | 3200 | мм | Макс. высота позицирования | ||
| 6 | Мобильная покрасочная кабина | длина | 4800 | мм | |
| ширина | 1300 | мм | |||
| высота | 2400 | мм | |||
| 7 | Вес | 100000 | кг | ||
