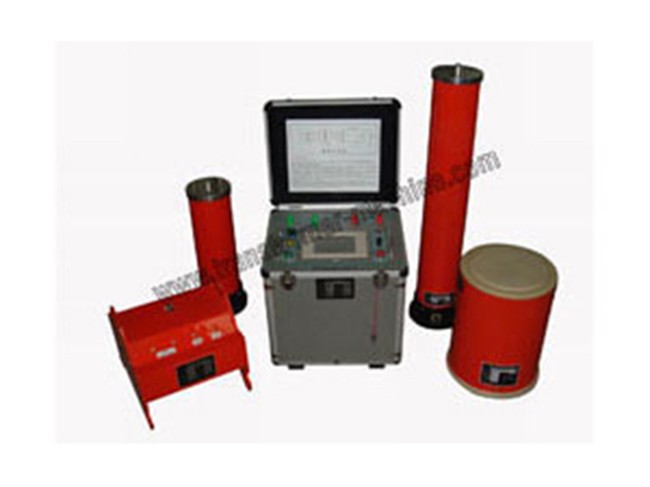

Испытательная установка и прожиг кабеля

Испытательная установка и прожиг кабеля, состоит из мощности частоты, преобразователя возбуждения, стабилизаторов и делителя напряжения. Реакторы, сухого типа соответствуют для тестирования, различных кабелей. Переменная резонансная частота высокого напряжения стабилизатора и конденсатора достигает резонанса путем изменения частоты питания и получение высокого напряжения и большого тока на объектах проверки.
Портативная тестирующая система прожига кабеля, специально предназначена для тестирования кабеля. Некоторые соединительные части могут весить 60Kg и 30Kg.

Запросить цену

Технические характеристики

Номинальное выходное напряжение0-130кВ
Выходная частота20-300Гц
Резонансная волна напряженияСинусоидальная волна, с коэффициентом отклонений менее 1%
Продолжительность работы при полной нагрузке60мин
Качественный показатель системыБолее 20 при макс. нагрузке
Регулировка частоты0.1Гц, показатель нестабильности менее 0,01%
Источник питания220В или 380В

Конфигурация и Тестирование - Испытательная установка и прожиг кабеля

Код	Основные конфигурации				Кабель соответствующий требованиям
Код	Мощность частоты	Реактор	Возбуждение преобразователя	Делитель напряжения	Кабель соответствующий требованиям
ZXZ-44/22	2.5kW	1A/220kV, 2 комплект	2.5kVA/1kV	25kV	10kV 300mm2 ≤1km
ZXZ-88/22	4kW	2A/22kV, 2 комплект	4kVA/1kV	25kV	10kV 300mm2 ≤2km
ZXZ-132/22	6kW	2A/22kV, 3 комплект	6kVA/1/3kV	70kV	10kV 300mm2 ≤3km 35kV,300mm2 ≤0.7km
ZXZ-198/22	10kW	1.5A/22kV, 6 комплект	10kVA/1/3kV	70kV	10kV 300mm2 ≤4km 35kV,300mm2 ≤1km
ZXZ-264/22	15kW	2A/22kV, 6 комплект	15kVA/1/3kV	70kV	10kV 300mm2 ≤4km 35kV,300mm2 ≤1km
ZXZ-396/22	15kW	3A/22kV, 6 комплект	15kVA/1/3kV	130kV	10kV 300mm2 ≤8km 35kV,300mm2 ≤2km
ZXZ-640/22	25kW	2.5A/32kV, 8 комплект	25kVA/1/3/5kV	130kV	10kV 300mm2 ≤10km 35kV,300mm2 ≤3km 110kV,400mm2 ≤1km
ZXZ-1280/22	50kW	5A/32kV, 8 комплект	50kVA/1/3/5kV	130kV	10kV 300mm2 ≤20km 35kV,300mm2 ≤8km 110kV,400mm2 ≤2km
