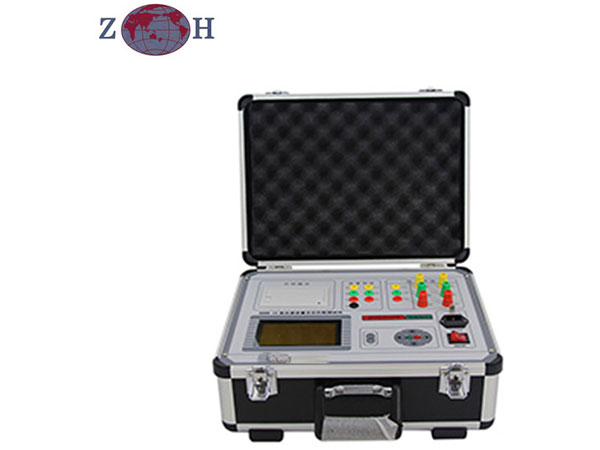

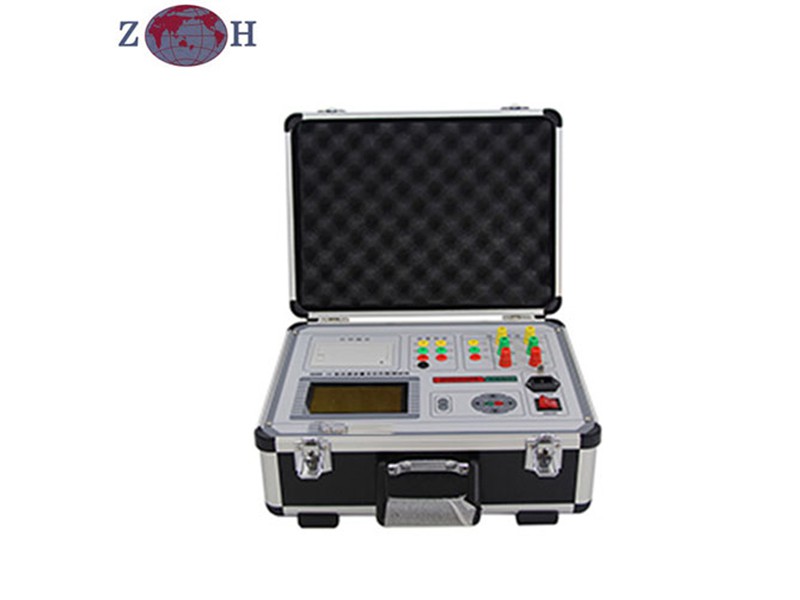

Испытательная установка измерительного трансформатора

Испытательная установка измерительного трансформатора, автоматический микропроцессор, основанный на установке комплексного испытания. Выполняет испытания трансформатора тока и потенциального трансформатора, как возбуждение, коэффициент, обмотки полярности, коэффициент и фазовая погрешность и т.д.
Автоматический подъем и снижение возбуждения испытательного напряжения без вмешательства оператора, с более чем 1200VAC имеющего испытательного напряжения; свободное совершение испытаний трансформатора большого тока.

Особенности

Полностью автоматизированная установка, без каких-либо параметров.
CT и PT, более 20 единиц испытания.
Вход 220V AC, высокая безопасность выхода.
Портативная установка, легкий вес 16Kg.
Встроенный большой термопринтер.
Испытательная установка измерительного трансформатора с картой памяти, более чем 1000 единиц тестовых данных.
USB компьютерный интерфейс.
Большой дисплей LCD, отображение меню, мышка.

Запросить цену

Компоненты

Вольтамперная характеристика CT и PT
Коэффициент CT и PT
Ошибка преобразования CT и PT (без вспомогательного оборудования)
Фазовая погрешность CT и PT (без вспомогательного оборудования)
Полярность CT и PT
Возбуждение тока в точке изменения/напряжения CT и PT
10% кривая погрешностей CT
Испытание вторичной обмотки CT
AC выдерживает испытательное напряжение CT и PT
Измерение вторичной нагрузки CT и PT
Автоматическое размагничивание CT и PT

Технические характеристики

Входная мощность220В переменного тока±10В, 50Гц/60Гц
Выходное напряжение0-1200В/2500В (Макс. 15A)
Выходной ток0-400A(5В)
Точность измерения вольт-амперных характеристик0.05%
Общая потребляемая мощность5кВт
Диапазон измерений трансформаторов тока5A/5A-25000A/5A
Диапазон измерений трансформаторов напряжений5ВA-500ВA
Вес16кг
Размер380×180×240мм

Подобная продукция

Код	Отличительная характеристика	Отличительные параметры
Код	Отличительная характеристика	Мощность напряжения	Мощность тока
HG-A	Стандартные конфигурации, для CT и PT, ручное регулирование испытаний напряжения и тока	0-1000V	0-600A
HG-B	Увеличение мощности напряжения и тока	0-2500V	0-1000A
HG-C	Супер - высокая мощность напряжения	0-6000V	0-1000A
HG-D	Сравнение допустимой погрешности коэффициента и фазовой погрешности объекта испытания HG-A	0-1000V	0-600A
HG-E	Увеличение мощности в сравнении с HG-D	0-2500V	0-1000A
HG-F	Добавление вторичного теста нагрузки испытания, повышение точности измерения 0.1класса	0-2500V	0-1000A
HG-G	Полностью автоматический, не нуждается в регулировании испытаний напряжения и тока, точность 0.05 уровня	0-1200V	0-400A
