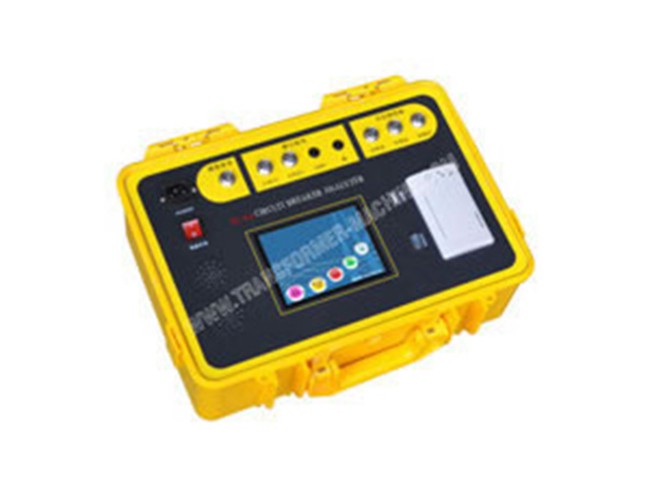

Анализатор цепи сверхвысокого напряжения (EHV)

Анализатор цепи сверхвысокого напряжения (EHV) KC-6A, отдельная установка; имеет микропроцессорное управление, шесть беспотенциальных контактов, анализирует выключение сверхвысокого напряжения, испытание контактного времени, хода, перемещения и т.д.

Запросить цену

• 640x480 цветной сенсорный экран LCD, высокая скорость встроенного термопринтера.
• Встроенный микропроцессор, 4GB диск памяти.
• Оснащен программным управлением, история данных, при сомнительных вопросах сравнения, чтения, отчета и печати; RS232 и USB компьютерный интерфейс.
• Анализатор цепи сверхвысокого напряжения EHV, с комплексной разработкой мощности, без потребности вторичного источника, удобное использование в любом месте.
• Осциллограф с функцией отображения волны тока и хода продолжительности кривой, определение переключения системных ошибок.
• Оснащен датчиком угловой скорости, линейным датчиком или датчиком сопротивления скольжения, испытательная скорость всех видов выключателей. Анализатор цепи сверхвысокого напряжения (EHV) с функцией повторного испытания.
• Противопомеховый кругооборот соответствует надежному использованию трансформаторной подстанции 500kV, обеспечивает безопасность, стабильность и точное испытание.
• Поддержка низковольтных испытаний по эксплуатации механизма.
• Соответствует требованиям механической характеристики и испытания напряжения действия на все SF6, вакуумные выключатели с низким содержанием смазки.
• Семь каналов тестирования, продолжительностью синхронизации шести открытых контактов одновременно и один канал для измерения скорости.

Время испытания

• Время смыкания/размыкания.
• Синхронная фаза (разница во времени между контактами в одинаковых фазах)
• Синхронизация между фазами.
• Частота и время.
• Кривая времени контакта смыкания/размыкания.

Скорость и ход тестирования

• Мгновенная скорость смыкания/размыкания, максимальная скорость и средняя величина скорости.
• Расстояние размыкания, переход за установленную позицию, общий ход.
• Кривая "время хода".

Измерение тока на включение/отключение катушки

• Проверка программы: время, скорость и ход.
• Тестирование повторного включения: вкл-выкл, вкл-выкл, вкл-выкл-вкл.
• Низковольтное испытание: проверка или подтверждение выкл/выкл катушки напряжения действия.

• Временной диапазон10мс-15с
• Временная разрешающая способность0.1мс
• Точность измерения времени0.1% ±0.1мс
• Мин. разница синхронности действий±0.1мс
• Диапазон измерения сопротивления при замыкании цепи2000Ом
• Точность измерения сопротивления при замыкании цепи±2% ±0.5Ом
• Диапазон измерения тока катушки20A
• Разрешение при измерении тока катушки0.01A
• Диапазон измерения скорости20м/с
• Разрешение при измерении скорости0.01м/с
• Точность измерения скорости±1.0% ±0.05м/с
• Диапазон измерения хода6мм-400мм
• Разрешение при измерении хода0.1мм
• Точность измерения хода±1% ±0.1 мм)
• Мощность220В переменного тока ±10%, 50Гц ±1Гц
• Рабочая выходная мощность20-250В, 20A , регулируемая
• Размер410×310 ×240мм
• Вес10кг

Примечание: в соответствии с Вашими требованиями мы можем разработать и другие анализаторы выключателей цепи.
