Анализатор качества электроэнергии

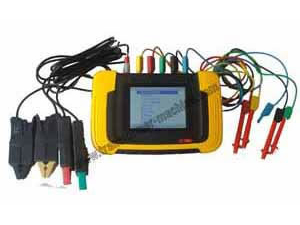

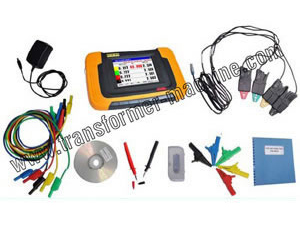

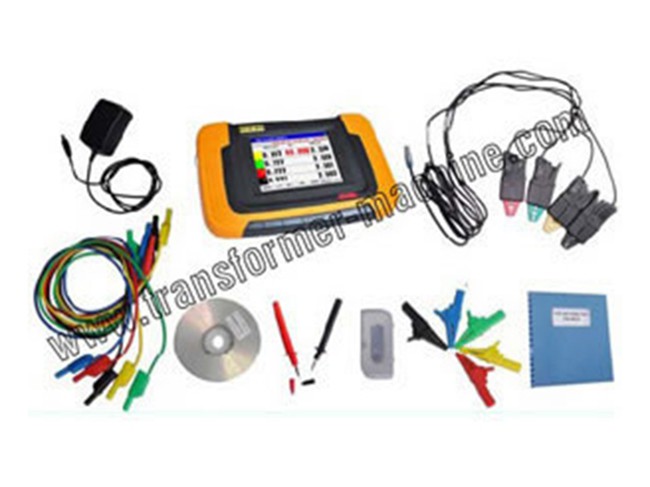

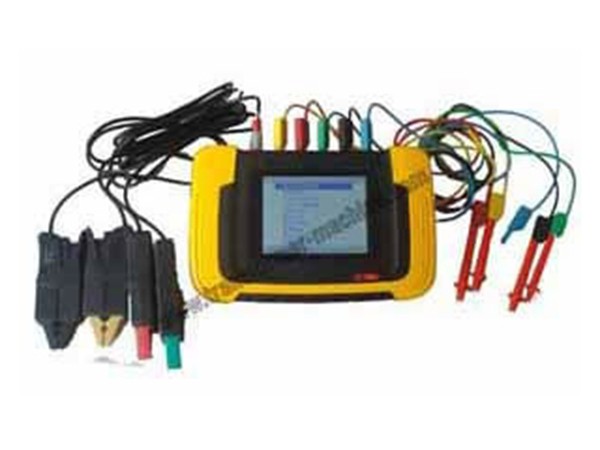

Анализатор качества электроэнергии PQA-3561 мощностью 3P/3W и 3P/4W, используется для тестирования и определения качества электрической энергии. Выявляет почти все процессы, негативно влияющие на качество электрической энергии. Обеспечивает многофункциональный анализ электро-гармонического напряжения, тока, частоты, 3-фазный баланс, мощность и энергия, запись данных и т.д.
Анализатор качества электроэнергии помогает установить, предсказать и предотвратить проблемы в системе распределения энергии. Имеет особенность большого размера памяти, длительное время анализа и сбора, данных электрической энергии; PC с программным обеспечением.

Запросить цену

Применение

Устранение неполадок – диагностика проблем отображена на экране, в оперативном режиме.
Предварительная диагностика – обнаружение и предотвращение качества электроэнергии до их возникновения.
Проверка качества электроэнергии на входе.
Анализатор качества электроэнергии обнаруживает недостатки или проблемы с перебоями.
Нагрузка исследования – проверка объема электрической системы до увеличения нагрузки.
Определение качества – определение потребления количества энергии до и после перестановки, в целях экономии энергии электрических приборов.

Особенности

Легкий вес, небольшой размер, портативный.
Цветной жидкокристаллический дисплей 5.7" 320x240.
Проверка 3-фазного напряжения, нулевой линии, 3-фазного тока, нулевого тока и более.
Анализатор качества электроэнергии имеет до50 раз гармонического тестирования с частотной диаграммой спектра.
Мощность тестирования: 3-фазная фиксируемая мощность, активная мощность, реактивная электрическая мощность, фактор мощности и 3-фазная электрическая мощность.
3-фазный дисбаланс тестирования с четким графиком.
Минимальное количество записи 40 раз с наибольшим импульсным током и также 40 раз при падении и повышении.
Тестирование на волновое движение, короткого времени и длительного времени вспышки.
Анализатор качества электроэнергии с цифровым осциллографом, испытание колебаний сигнала для напряжения и токового сигнала.
С программным обеспечением для удобного анализа результата контроля.
Порт передачи данных USB.
Высокая характеристика литий ионных батарей, с продолжительностью работы 5 часов.

Технические характеристики

Входное полное сопротивление 1МОм, 20пФ
Диапазон измерения напряжения 10-700В (среднеквадратическое действующее напряжение)
Диапазон измерения тока 5A, 10A, 100A, 1000A, 1500A и 3000A (при помощи токовых клещей)
Частотный диапазон 40Гц-70Гц
Измерение гармонических составляющих С 1 до 50 гармоники
Пусковой ток 2000A
Пиковое напряжение 1000В
Вес основного корпуса 1.6кг (3.53 фунтов)

Основные данные функции измерения – Трехфазный анализатор качества электроэнергии

Пункт	Диапазон измерения	Точность
Напряжение	10~700V (регулируемый RMS)	+/-0.5%
Ток	0.5~3000A (регулируемый RMS)	+/-0.5%
Частота	40~70Hz	+/-0.01Hz
Тестирование гармоники	Напряжение: общая гармоника, 1~50th	+/-0.1%(r)
Тестирование гармоники	Ток: общая гармоника, 1~50th	+/-0.05A
Испытание мощности	Фактическая мощность: 0.05~700kW	индикация +/-50W
	Фиксируемая мощность: 0.05~700kVA	индикация+/-50VA
	Реактивная мощность: 0.05~700kVAR	индикация+/-50VAR
	Коэффициент мощности: 0.00~1.00	индикация+/-0.05
	Активная энергия: 0.01~10000kWh	индикация+/-0.05kWh
	Кажущаяся энергия: 0.01~10000kVAh	индикация+/-0.1kVAh
	Реактивная энергия: 0.01~10000kVARh	индикация+/-0.1kVARh
	Среднее значение коэффициента мощности: 0.00~1.00	индикация+/-0.005
3-фазный дисбаланс	Основное напряжение: 10~700V (true rms)	+/-0.5%
	Основной ток: 0.5~1000A (регулируемый rms)	+/-0.5%
	Основная частотность: 40~70Hz	+/-0.01Hz
	Сдвиг фазы: 0~360°	+/-0.3°
	Дисбаланс: 0.0%~100%	+/-0.2%
Запись данных	3P напряжение, 3P ток, нулевой ток, напряжение гармоники (THD и 1~25), гармоника тока (THD и 1~25 гармоники), дисбаланс, активная мощность, кажущая мощность, реактивная мощность, фактическая мощность, вспышка и колебания и т.д.	Промежуток времени: 3s~30min, регулируемый; Продолжительность времени: < 960 часов
Падение (нагрузка)/Подъем	Падение и подъем напряжения, мгновенное прерывание	Максимальная возможность записи 40 раз
Колебания	Колебания напряжения 0.1%~10.0%	≤ +/-5%
Вспышка	Короткое время и длительное время вспышки	Короткое время ≤ +/-5%
Цифровой осциллограф	Переходной сигнал 3P напряжения, 3P ток, нулевое напряжение и нулевой ток.	Максимальная частота: 200KHz Минимальная частота: 100Hz
