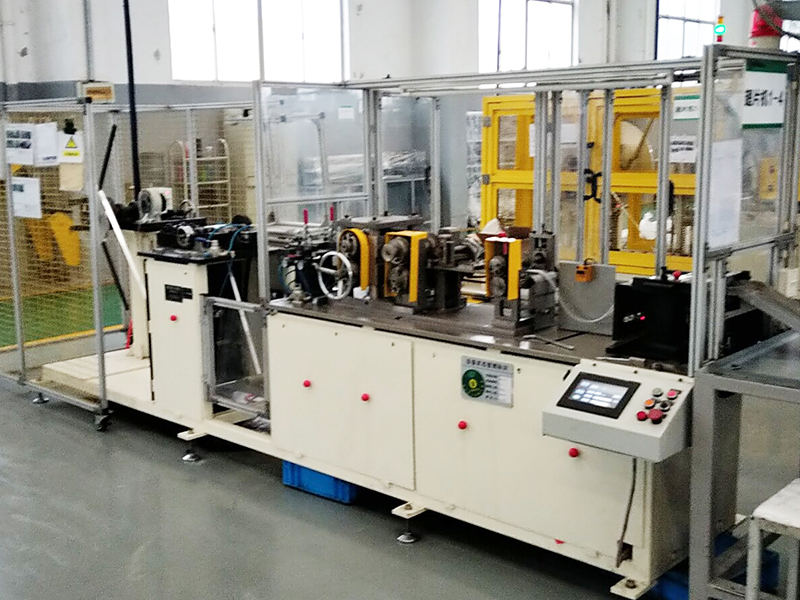

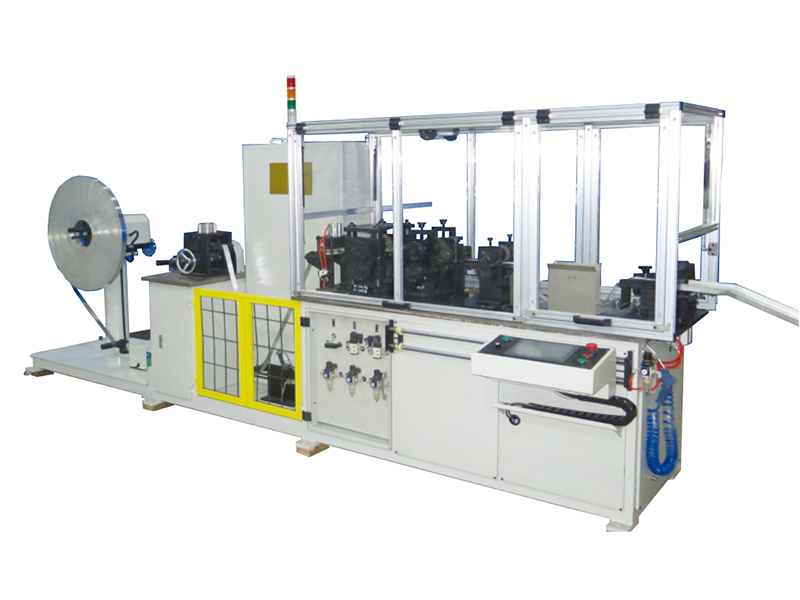

Оборудование для формования алюминиевых ребер радиатора
Машина для формования ребер специально разработана для непрерывного формования катушек из алюминиевой фольги в волнистые ребра радиатора.
Машина для формования ребер предлагает управление ПЛК, управление ЧМИ, автоматическую размотку, подачу, формование, волновую фиксацию и резку, просто и высокоэффективно.

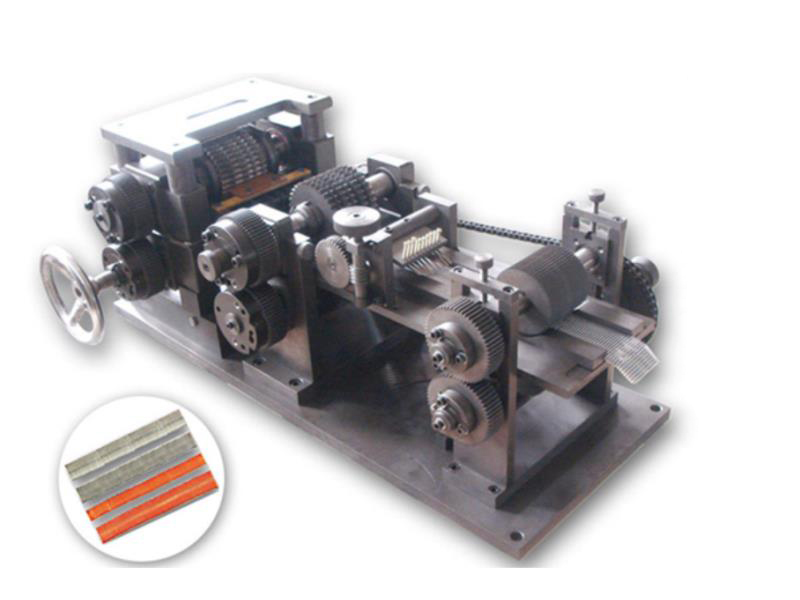

Машина оснащена быстросменной конструкцией инструментов для прокатки различных плавников.
Технические характеристики
| Наименование | Показатели | |
| Заготовка | Фольга из алюминиевого сплава | AA4343/AA3003/AA4343 или одинарная фольга |
| Толщина фольги | 0.04~0.30 мм | |
| Ребра радиатора (сердцевина) | Высота ребра | В зависимости от прокатного инструмента |
| Допуск по высоте | +0.03 мм, - 0.01 мм | |
| Равномерность высоты ребра | Менее 0.05 мм | |
| Толщина ребра | 8~200 мм | |
| Шаг ребра | 1.6~5.0 мм | |
| Допуск шага ребра | +/-0.10 мм | |
| Мощность машины | Скорость подачи фольги | 0-120 м/мин |
| Скорость вращения ребра | 1000-4000 гофр в минуту | |
| Скорость резки | Макс. 60 раз в минуту | |
| Точность резки | +/- 0 гофр (поверх гофра) | |
| Оснастка | Материал | Кованая быстрорежущая сталь (W6) |
| Срок службы | 250 миллионов гофров (для ламинированной фольги); 350 миллионов гофров (для чистой фольги) | |
| Общая мощность двигателя | 5 кВт | |
| Источник сжатого воздуха | 0.6 мПа | |
| Габариты машины | Около 6000 x 1500 x 2000 мм | |
| Вес машины | Около 2000 кг | |

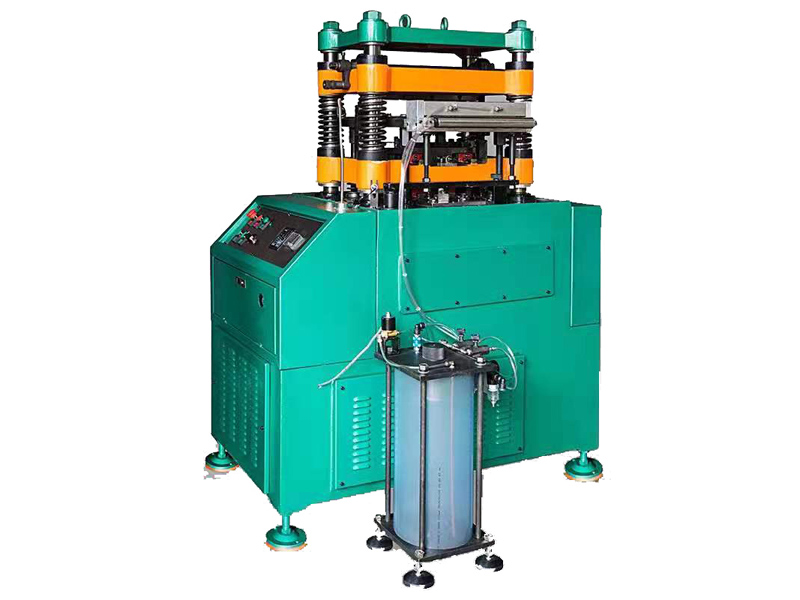

Штамповочный станок для рёбер радиатора из листового металла/прутков
В пластинчато-стержневых радиаторах и теплообменниках алюминиевое ребро не прокатывается, а перфорируется. Этот пресс специально предназначен для изготовления алюминиевых ребер перфорированного типа.
Машина оснащена различными видами штампов, может производить различные виды алюминиевых ребер для алюминиевых радиаторов, масляных радиаторов и других теплообменников.
Особенности

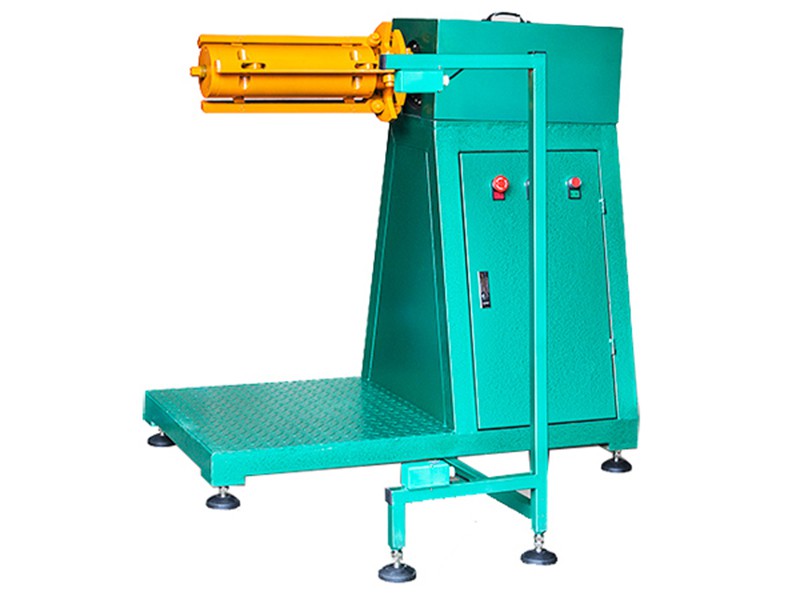

- Разматыватель рулонной алюминиевой ленты: оснащён механизмом расширения, активной размоткой и вместимостью до 1000 кг.

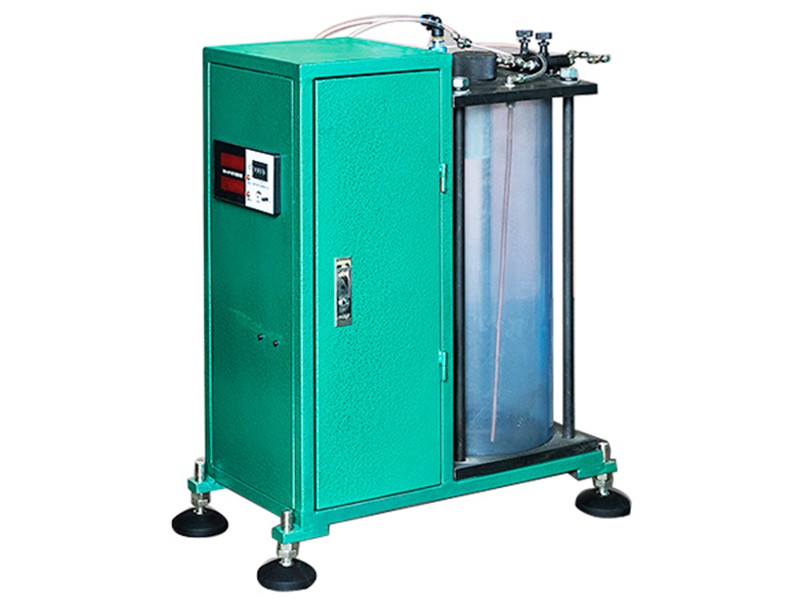

- Устройство нанесения масла: связано с резервуаром для масла, используется для нанесения смазочного масла на алюминиевые ребра охлаждения.
- Автоматический прецизионный станок для формовки рёбер охлаждения

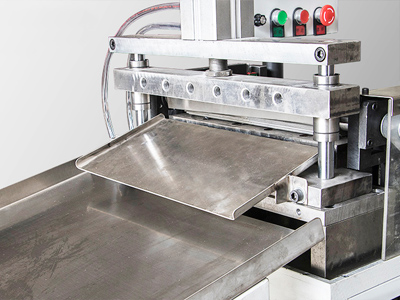

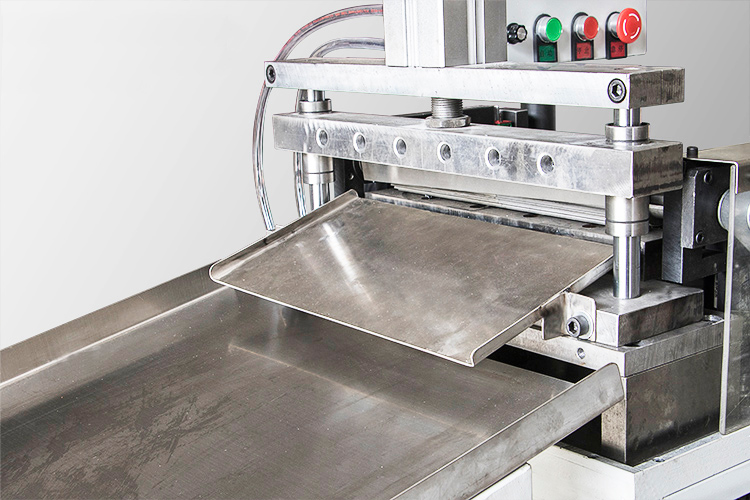

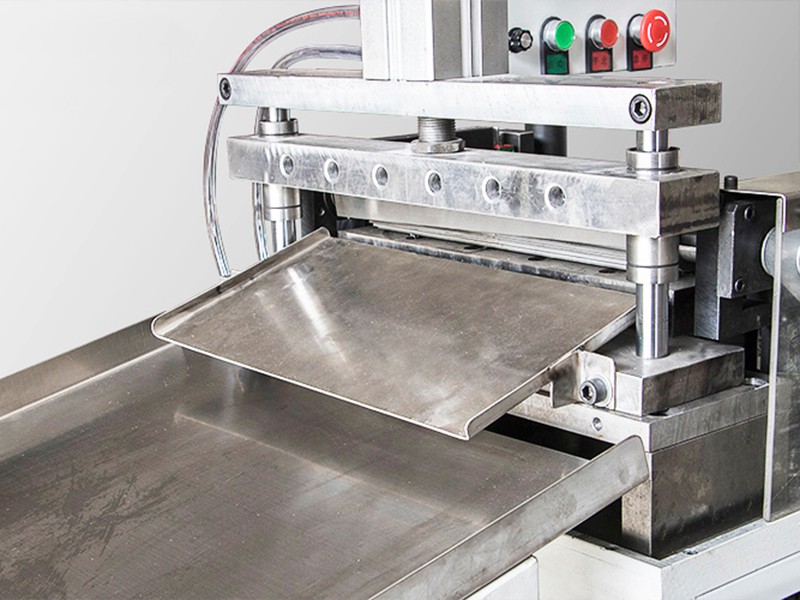

- Счётно-резательное устройство с сервоприводом: ЧМИ-дисплей, предустановка размеров и автоматическая резка.
- Стол для сбора готовых алюминиевых рёбер охлаждения: изготовлен из алюминиевого сплава, оснащён стальной рамой.
- Система электроуправления: интегрирована в станок для формовки рёбер охлаждения.
Технические характеристики
Данные по алюминиевому ребру
- Применимая толщина алюминиевой фольги Макс. 0,35 мм
- Макс. ширина алюминиевых ребер 300 мм
- Макс. высота алюминиевого ребра 12 мм
- Мин. высота алюминиевого ребра 1 мм
- Точность высоты пробитого ребра +0,03 / -0 мм
Данные вырубного пресса
- Скорость пробивки 80~180 ударов/мин
- Мощность двигателя 5,5 кВт
- Уровень шума Макс. 80 дБ
- Размер машины Около 1320 x 800 x 1550мм
- Вес машины Около 1600 кг
Данные сервофрезы
- Скорость резки 0~60 раз /мин
- Высота резки Макс. 12 мм
- Точность резки +/-0,1 мм
- Сжатый воздух 0,5 МПа
- Размер машины Около 1200 x 700 x 1300мм
- Вес машины Около 125 кг
Данные разматывателя фольги
- Применимый рулон фольги (внешний диаметр / внутренний диаметр) 1200 мм / 470~510 мм
- Применяемая ширина рулона фольги 300 мм
- Размер машины Около 2100 x 700 x 1100мм
- Вес машины Около 750 кг
Данные желоба для подачи масла
- Размеры Около 400 x 60 x 30мм
- Вес Около 125 кг
Формы сердцевин
Трубчато-ленточная сердцевина
Смещенная под углом сердцевина
Сердцевина в форме параллельных жалюзи
Перфорированная сердцевина
Сердцевина с большим шагом
Слепая лопастная сердцевина (с жалюзи)
