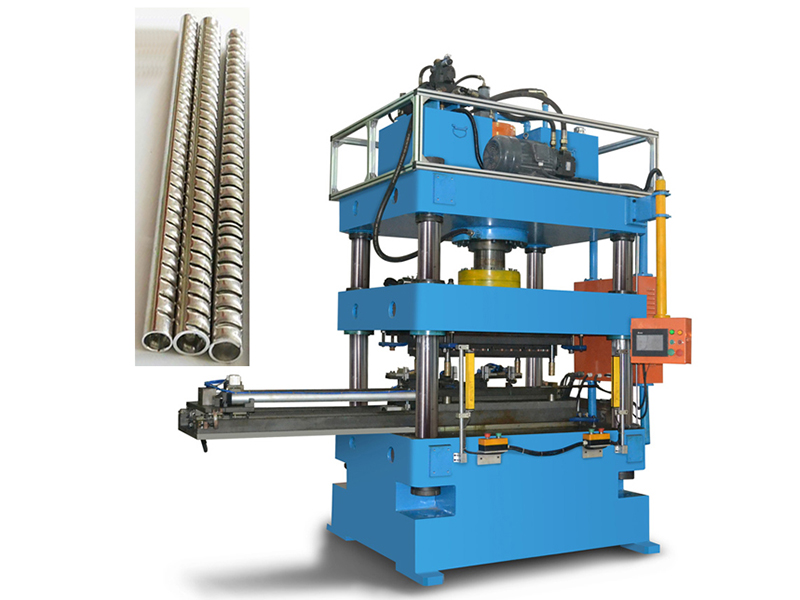

Машина для пробивки приемных трубок конденсатора

Гидравлическая система оснащена вставными клапанами с большим расходом, обеспечивает высокую скорость и стабильную работу.
Машина для пробивки приемных трубок конденсатора имеет управление ПЛК и ЧМИ. Вручную вставив алюминиевую трубу на ось сердечника, нажав кнопку запуска, машина автоматически позиционирует, вставляет ось сердечника, зажимает, смазывает, пробивает, ударяет, вытягивает ось сердечника, поднимает и автоматически отпускает готовую приемную трубу.
Система защиты световых завес обеспечивает безопасную работу.

Запросить цену

Технические характеристики

Код оборудования JLG-Y900
Макс. рабочая сила 60т
Количество труб за один производственный цикл 1
Подходящий материал Алюминий или медь
Подходящий диаметр трубы и толщина стенки Φ30 мм x (1.0~1.6) мм
Подходящая эффективная длина трубы 100~600 мм
Ширина прокалываемого паза и допуск 1.0~3 ± 0.03 мм
Длина и допуск прокалываемого паза 16~36 ± 0.03 мм
Межосевое расстояние между пазами и допуск 5~12 ± 0.05 мм
Скорость производства Около 20 секунд за штуку
Скорость смены штампа (матрицы) Около 30 мин.
Гидравлическое давление 8~21 мПа
Пневматическое давление 0.5~0.8 мПа
Гидравлическое масло ISO VG32 для зимы; ISO VG46 для лета
Смазочное масло ISO VG22-32
Общая мощность двигателя 7.2 кВт
Габариты машины 2800 x 2100 x 2750 мм
Вес машины 4200 кг (общий вес)
