Машина гибки змеевиков из алюминиевых микроканальных труб

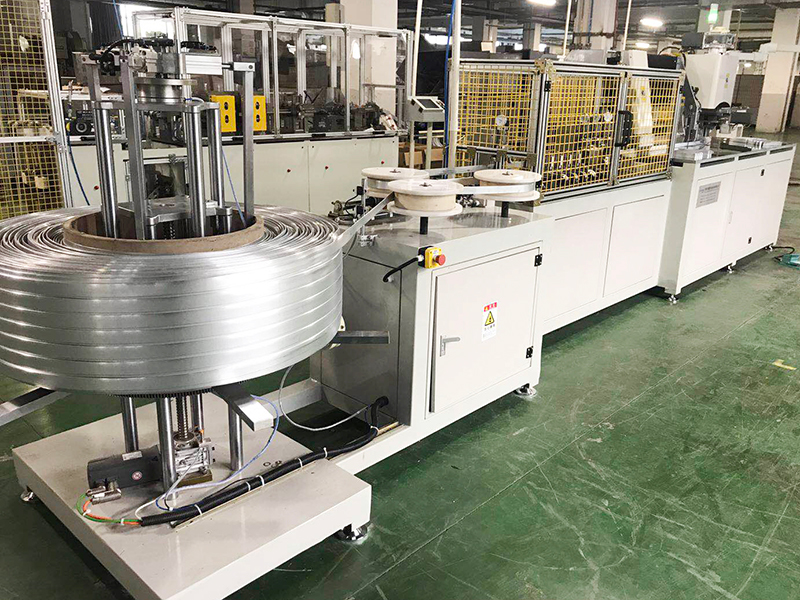

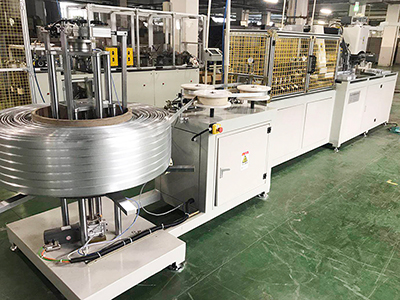

Машина специально предназначена для гибки многопортовых/микроканальных плоских алюминиевых трубок в змеевидную форму для конденсаторов и испарителей. Устройство состоит из отводящей пряди рулонной трубы, выпрямляющего устройства, автоматического устройства подачи, автоматической гибочной головки и устройства для растягивания. Машина оснащена управлением ПЛК и интерфейсом ЧМИ, что позволяет предварительно задавать длину подачи, радиус гибки и число гибок на сенсорном экране. Параметры можно легко установить и сохранить для дальнейшего использования. Высокая точность репозиционирования гарантируется за счет подачи серводвигателя и шариковинтовой передачи.

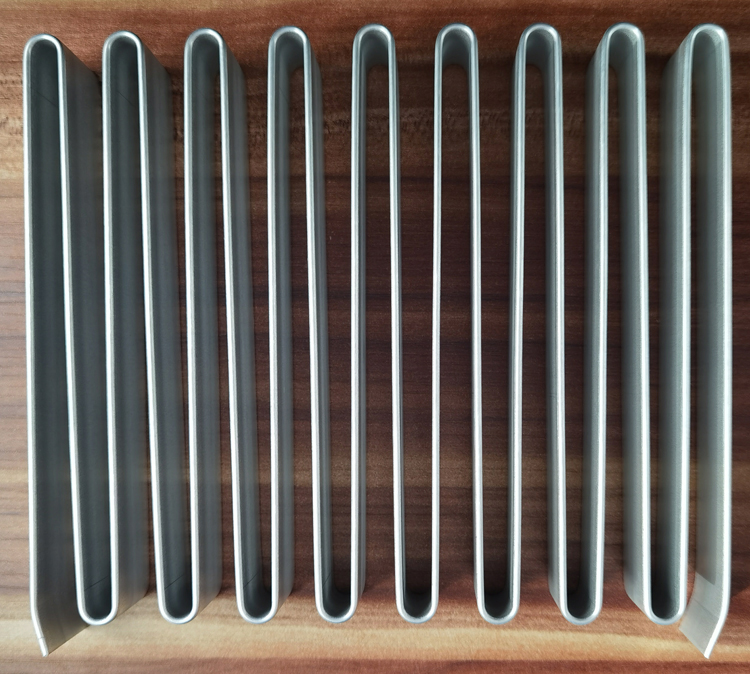

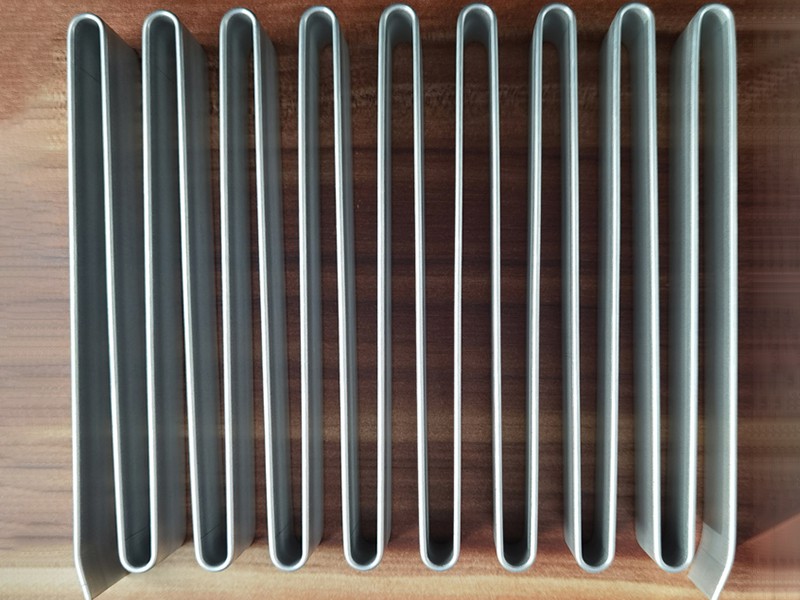

Микроканальная трубка также называется многопортовой трубкой и используется в конденсаторах с параллельным потоком и испарителях. Эта машина предназначена для сгибания плоских микроканальных трубок в змеевидную форму.
- Подходящая многопортовая плоская алюминиевая трубка Ширина 16–32мм х толщина 1,3–3,0мм
- Подходящие катушки с плоской трубкой Внешний диаметр 300~600 мм, Макс. внутренний диаметр 1200мм, Высота 400мм, Вес 500кг
- Подходящая длина сердечника 120-680 мм
- Макс. количество гибов 50
- Точность подачи по длине ±0.25 мм
- Плоскостность готовой детали Менее 1 мм
- Пневматическое давление 0.5 мПа
- Общая мощность двигателя 4.5 кВт
- Скорость производства 90-150 сек. (подача, гибка, резка при 250мм x 17 изгибов)
- Производительность 250 стержней за смену (250 мм х 17 изгибов)
- Основная машина Около 1500 кг
- Разматыватель Около 1100 кг
- Основная машина Около 4500 x 2000 x 1750 мм
- Разматыватель Около 1800 x 2200 x 1800 мм
- Занимаемая площадь Около 15м x 1.5м x 1.7м (ДxШxВ)
