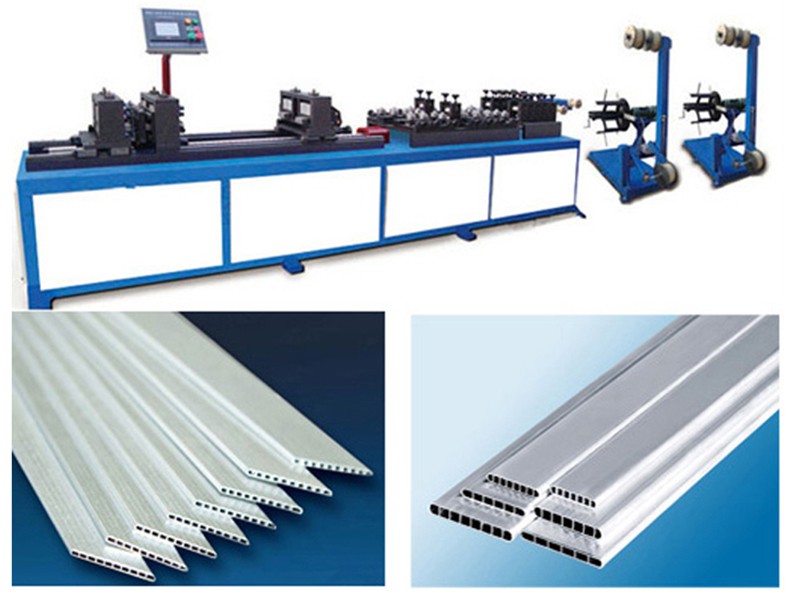

Машина для выпрямления и резки алюминиевых микроканальных трубок

В конденсаторе с параллельным потоком в кондиционере автомобиля используется микроканальная плоская алюминиевая трубка, которую также называют многопортовой трубкой.
Станок для выпрямления и резки труб специально разработан для автоматического разматывания микроканальных алюминиевых труб катушечной формы.
В этом станке используется специальная технология резки, без заусенцев и с минимальной деформацией на участке резки.
Машина имеет специальную функцию для усадки концов трубок, что удобно для дальнейшей сборки стержня.
Эта машина может одновременно разрезать две микроканальные алюминиевые трубки.

Особенности

Сервопривод, стабильность и высокая точность позиционирования.
Однократная резка двух частей, высокая эффективность
Специальная функция резки, резка без заусенцев.
Управление ПЛК, высокая автоматизация – автоматическая размотка, автоматическая подача, автоматическая резка.

Запросить цену

Технические характеристики

Подходящий материал Микроканальная алюминиевая трубка
Ширина микроканальной трубки 12-32 мм
Толщина микроканальной трубки 1.2-3 мм
Размер змеевика микроканальной трубки Внешний диаметр: 1200 мм Внутренний диаметр: 450-500 мм Высота: 300-350 мм Вес: макс. 300 кг
Резка деталей 2
Длина резки Мин. 100 мм, нет макс. лимита
Однократный ход подачи 200-900 мм
Скорость резки 15~22 резов в минуту (при длине 500 мм)
Точность обрезки по длине ≤ ±0,2 мм (при длине 500 мм)
Погрешность ширины выпрямления Менее 0.02 мм
Погрешность толщины выпрямления Менее 0.04 мм
Точность выпрямления по ширине Менее 0.4/800 мм
Точность правки в направлении толщины Менее 0.8/800 мм
Скорость замены режущего диска ≤ 5 мин
Скорость изменения ширины трубки ≤ 15 мин
Общая электрическая мощность Около 5кВт
Источник воздуха 0.5-0.7 мПа
Общий вес Около 3000 кг
Габариты машины Около 6000x850x700мм
