Оборудование для изготовления сердечников для матричного радиатора

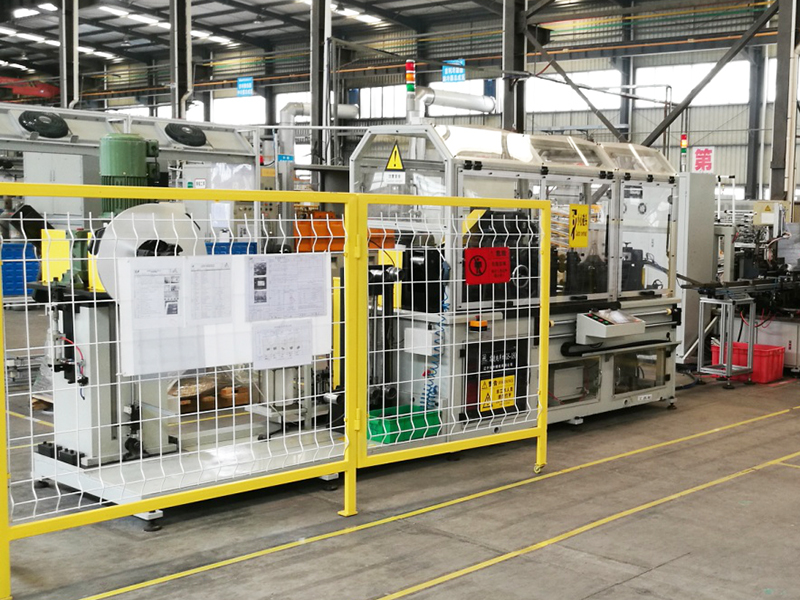

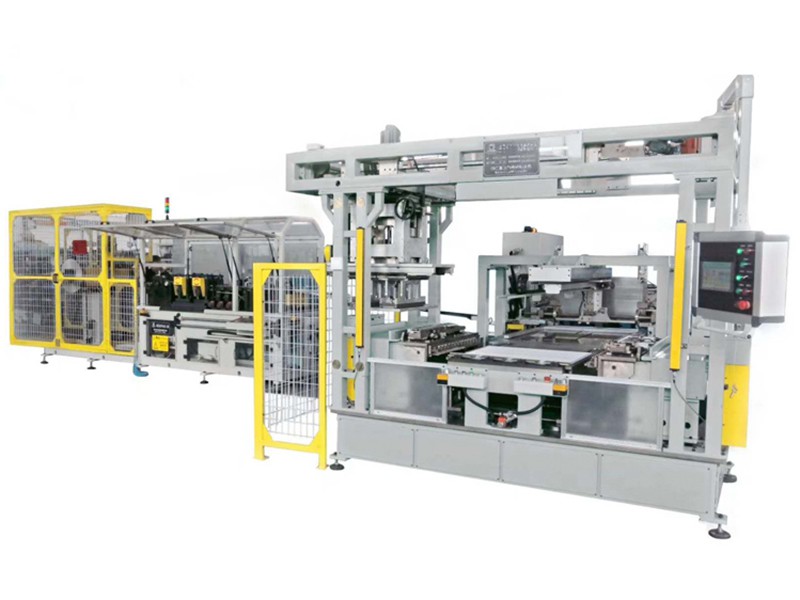

Эта линия по производству сердечников для матричных радиаторов специально разработана для изготовления алюминиевых сердечников для радиаторов и конденсаторов. Устройство состоит из высокоскоростной машины для прокатки ребер, устройства автоматической загрузки плоских труб, устройства автоматического соединения ребер и трубок и автоматической машины для изготовления радиаторов.
Особенности
- Высокоавтоматизированное оборудование, сочетающее в себе функции расположения ребер и трубок, а также сборку сердечника.
- Ручное размещение плоских туб на лоток и их автоматическая загрузка в бункер.
- Соединение с машиной для прокатки ребер, автоматическим соединением ребер и плоской трубы.
- Автоматическое перемещение ребер и трубок на главную станцию.
- Автоматическая сборка боковых пластин, заказ сердечников и сборка коллекторных труб.
- Большой ассортимент различных сердечников радиатора/конденсатора.
Технические характеристики
- Подходящая длина плоской трубки (ширина сердечника) 400-900 мм
- Подходящая длина соединительной пластины/трубы (высота жилы) 300-600 мм
- Количество плоских труб 30-90
- Подходящая ширина плоской трубы 12, 16, 18, 20 мм
- Подходящая толщина плоской трубы Настраиваемая
- Система автоматической загрузки плоских труб (Емкость лотка для труб) 160 шт/лоток
- Система автоматической загрузки плоских труб (Емкость подъемного устройства лотка) 30 лотков
- Скорость устройства для сборки спиральных винтов ≤1 секунды (одна трубка + одно ребро)
- Подходящая ширина ребра Соответствует ширине плоской трубы
- Расстояние между ребром и пластиной коллектора 10 мм
- Точность производства сердечника Длина и высота ± 1 мм
- Длина диагонали ±1.5 мм
- Скорость производства Более 60 сердечников/час
- Скорость изменения размера сердечника Менее 30 мин.
- Общая мощность двигателя 20 кВт
- Источник воздуха 0.6~0.8 мПа
- Габариты машины (Д x Ш x В) 3600 x 1500 x 1200 мм
Main Components
-

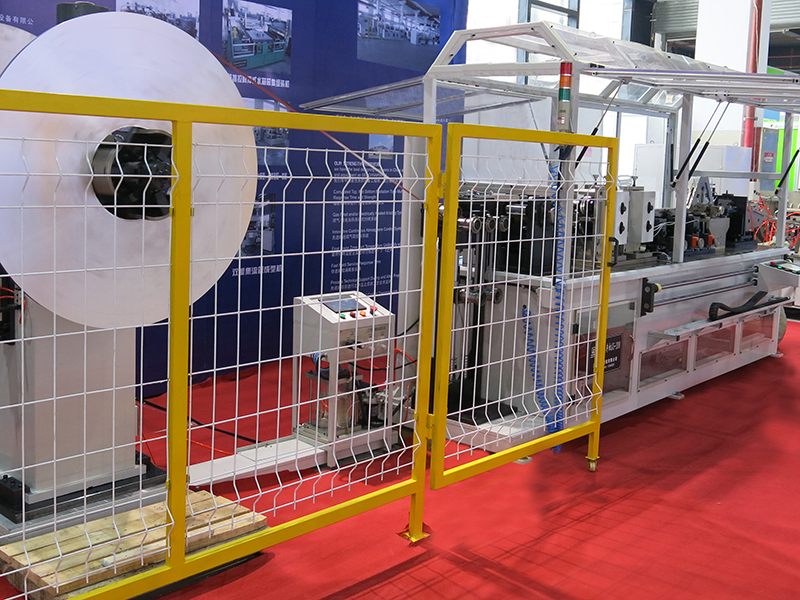

Полностью автоматическая среднескоростная машина для прокатки ребер -
Система смазки с фракционным распылением (один верхний и один нижний распылители) -

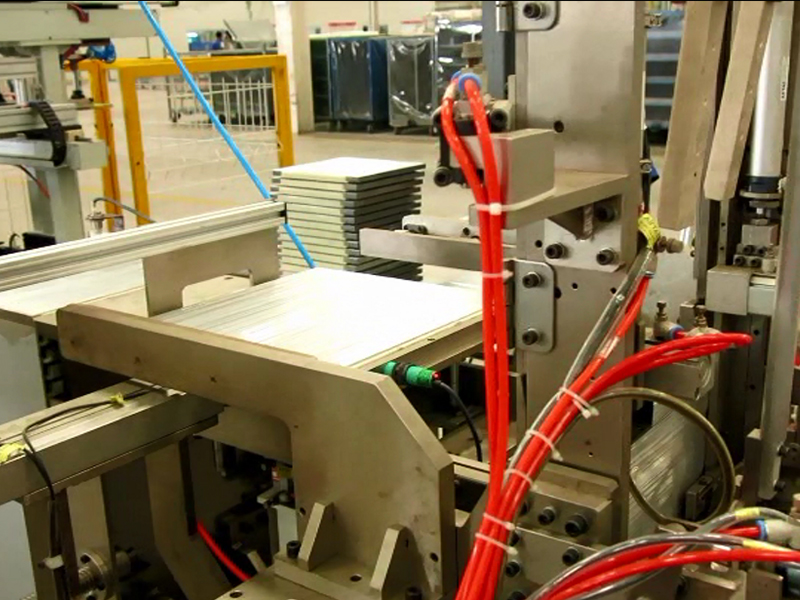

Автоматическое устройство загрузки плоских труб -

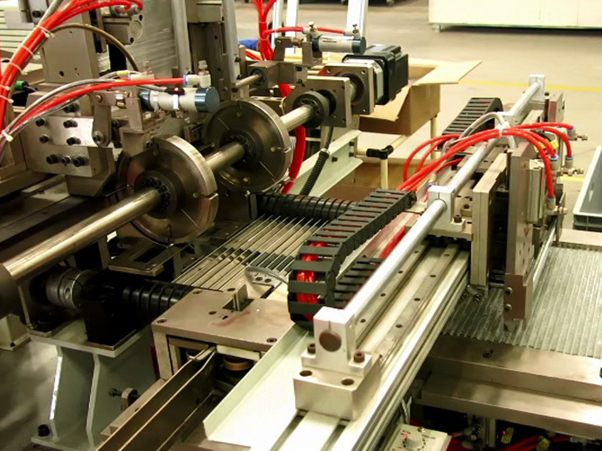

Полностью автоматическое устройство для сборки ребер и плоских труб -

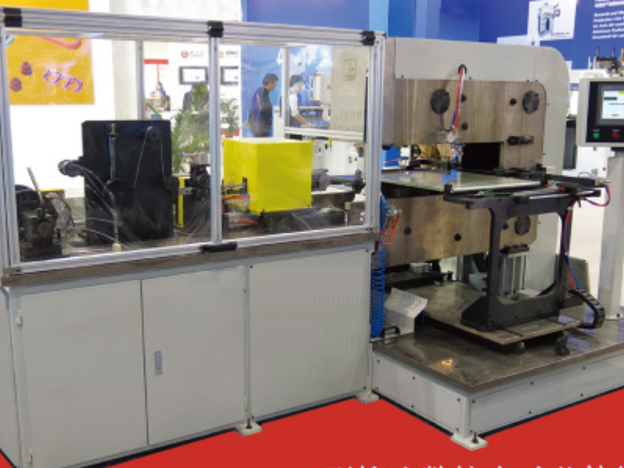

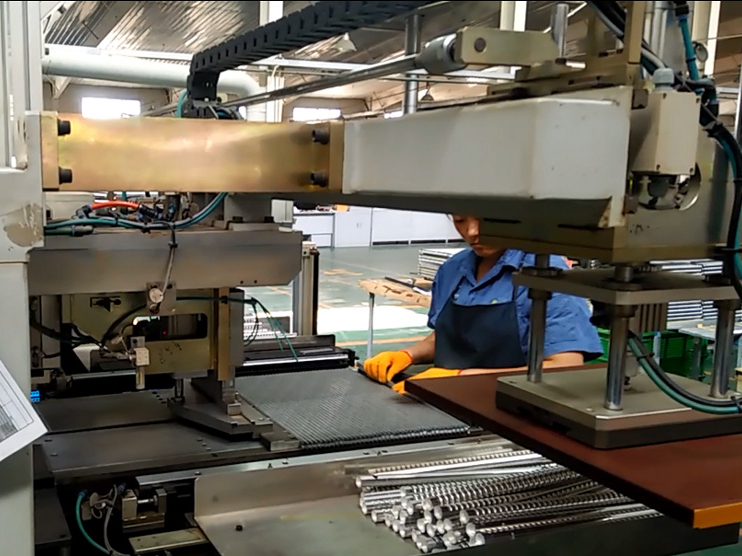

Автоматическая машина для изготовления сердечников -
Автоматическая машина для связывания проволоки (опционально)
