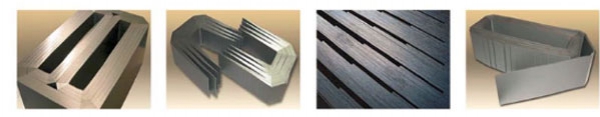

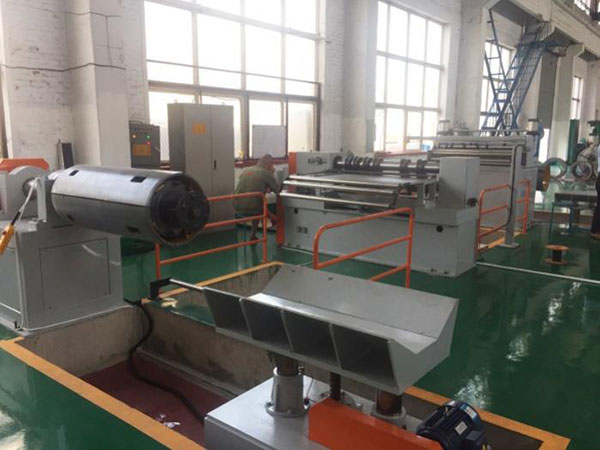

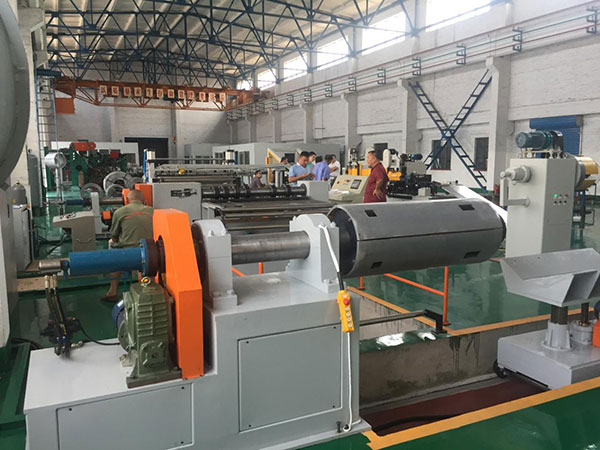

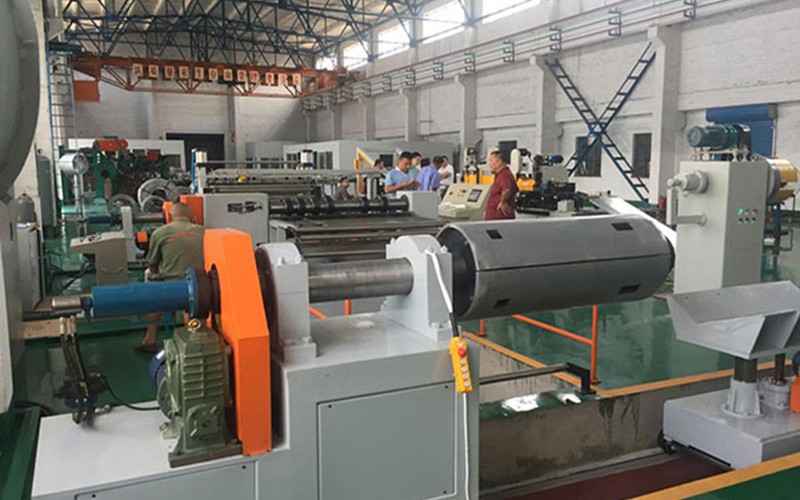

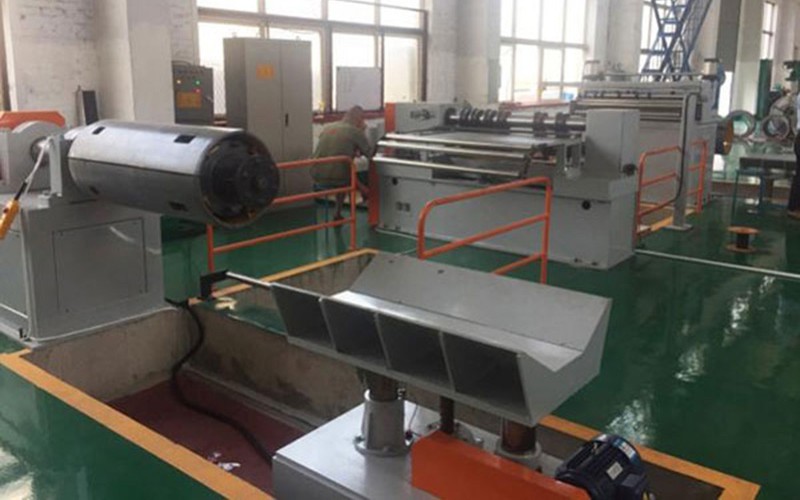

Данная линия специально предназначена для резки большой рулонной электротехнической стали на полоски, использующейся трансформаторным сердечником. Она зачастую служит в трансформаторе, трансформаторе напряжения/тока и других электрических аппаратах.

Данная линия включает в себя: гидравлический разматыватель, No.1 резервуар, направляющее и натяжное устройство, наматыватель, тележки для выгрузки, гидравлическая система и система управления.

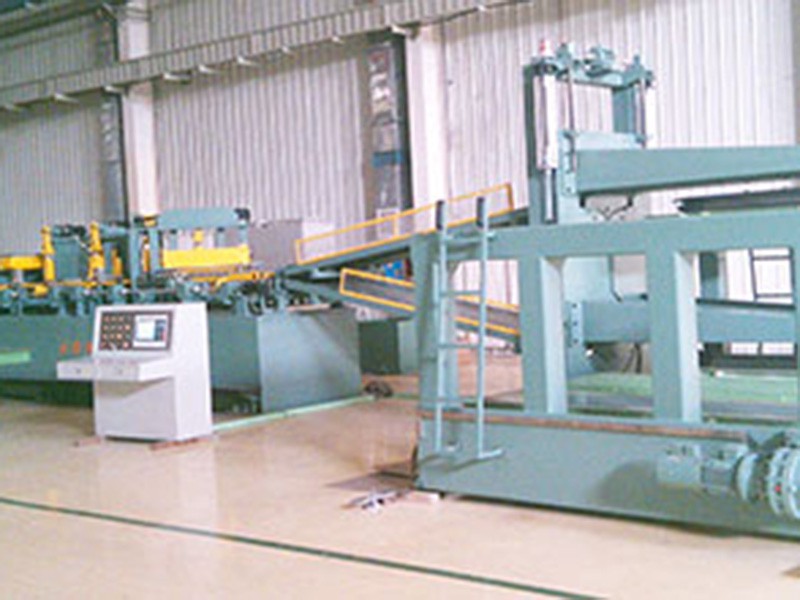

Данная линия, разработанная нашей компанией, имеет технологию похожая на GEORG из Германии. Сочетает в себе коническую резку и V-образный надрез (пробивание отверстия по выбору).

Обладая технологией похожая на GEORG из Германии, данная линия разработана полностью по себе. Она сочетает косой резки с V- образной высечкой (пробивание отверстия по выбору).

• Двухсторонний разматыватель, передвижной возбудитель, способность 5 тонн.
• Высокоточное серво питающее устройство, питающая точность ≤0.1мм
• Высокоточный пневматический V-образный вырубной пресс с приводом сервомотора, отклонение следящей подачи ≤ 0.1мм, угол резки ≤1°, материал разрубочного ножа из сплаваYG20.
• Высокоточные пневматические механические ножницы (два аппарата) для 45° резки, угол резки ≤1°, материал разрубочного ножа из сплава YG20.
• Двухслойный сортировальный стол
• Двуслойный стол для подъема и опускания, способность 10 т.
• PLC система управления

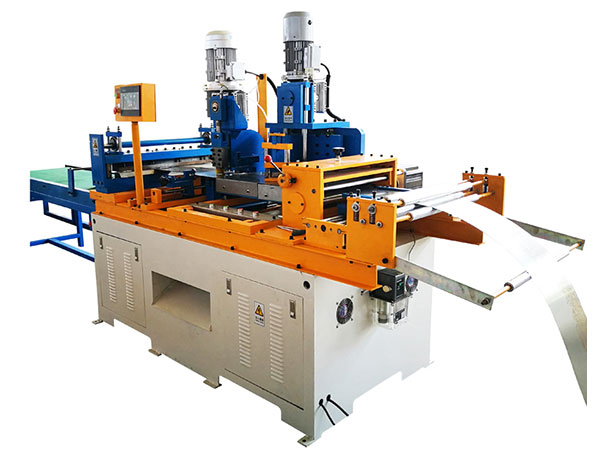

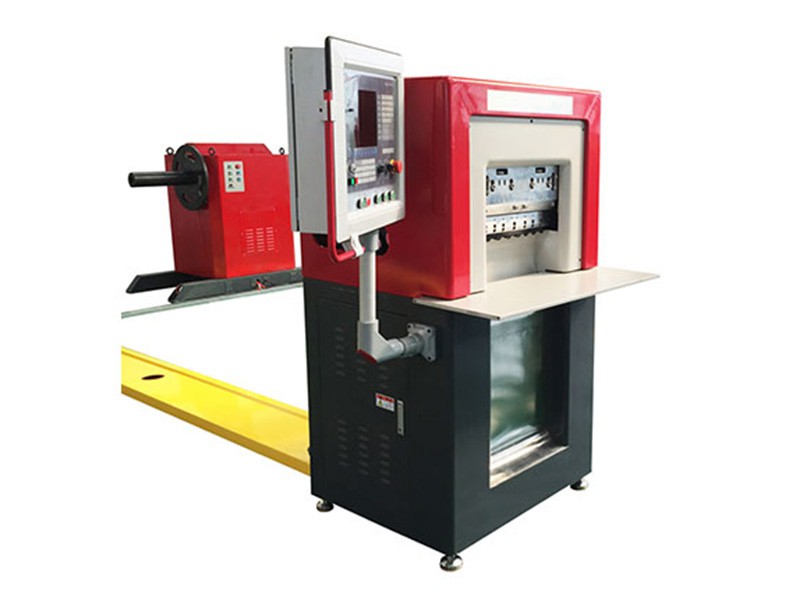

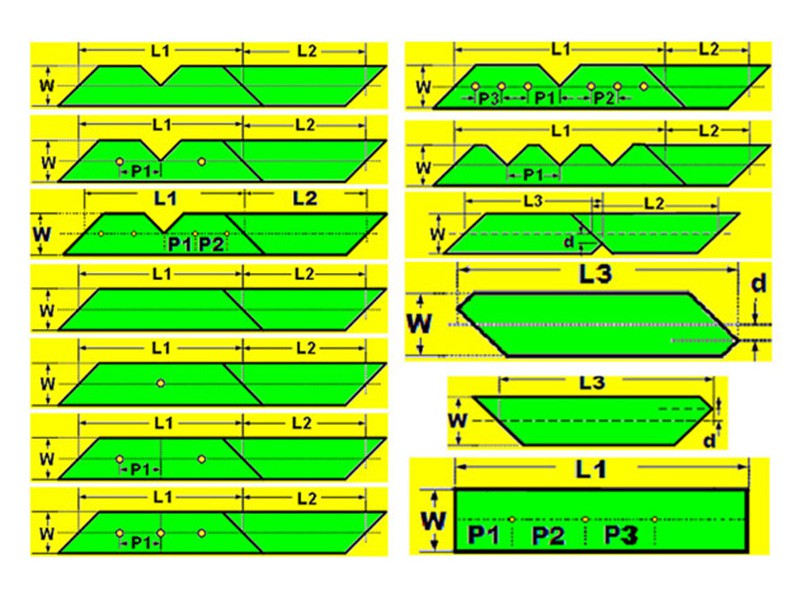

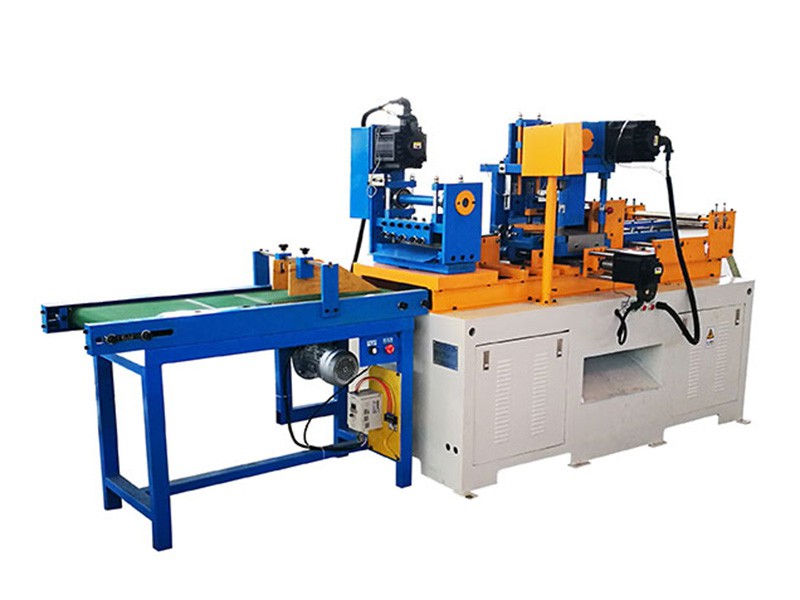

Данная компактная машина для резки заготовок трансформаторных сердечников разработана с компактной конструкцией. Она имеет функции штамповки, насечки и резки. Общая длина машины не превышает 6м. Для удобной работы предусмотрен сервопривод, ПЛК и человеко-машинный интерфейс. При помощи ПЛК можно задать угол резки, положение отверстия, положение V-образной насечки, длину насечки и шаг резки.

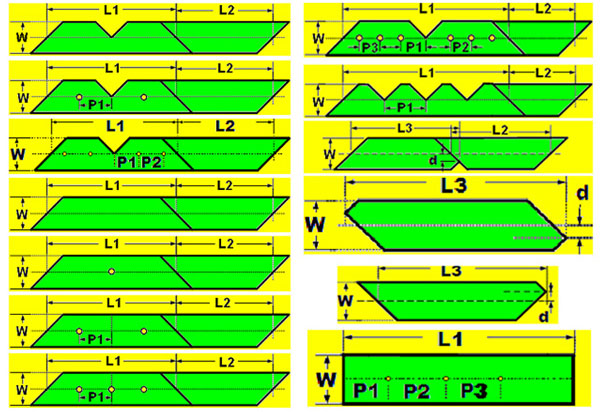

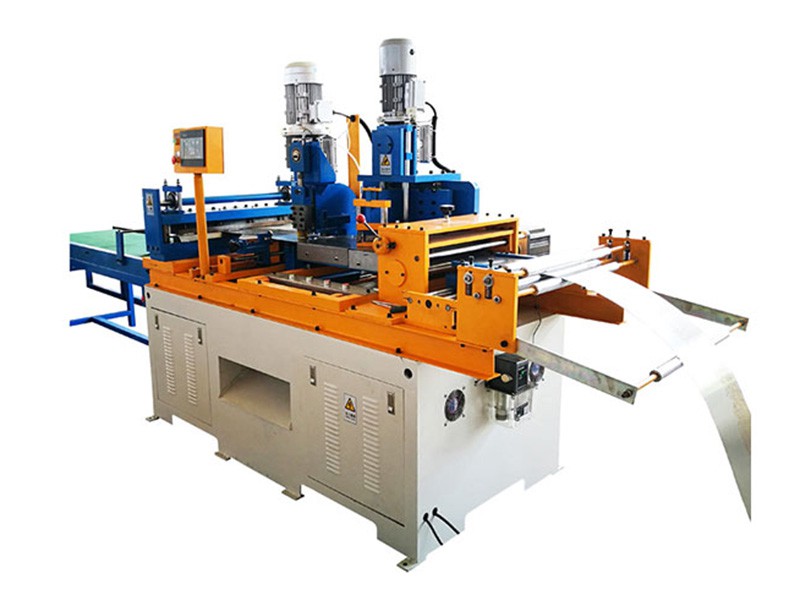

Данная компактная машина для резки заготовок трансформаторных сердечников отличается компактной конструкцией, а также перфорацией, насечкой, поворотной резкой он-лайн. Общая длина машины не превышает 6м. Эта машина обладает сервоприводом, управлением ПЛК и человеко-машинным интерфейсом. При помощи ПЛК можно задать угол резки, положение отверстия, положение V-образной насечки, длину насечки и шаг резки, благодаря чему полностью автоматически резать различные листы сердечника трансформатора, включая центральные лимбы.

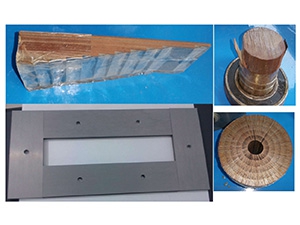

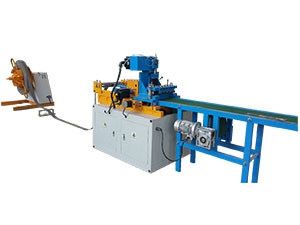

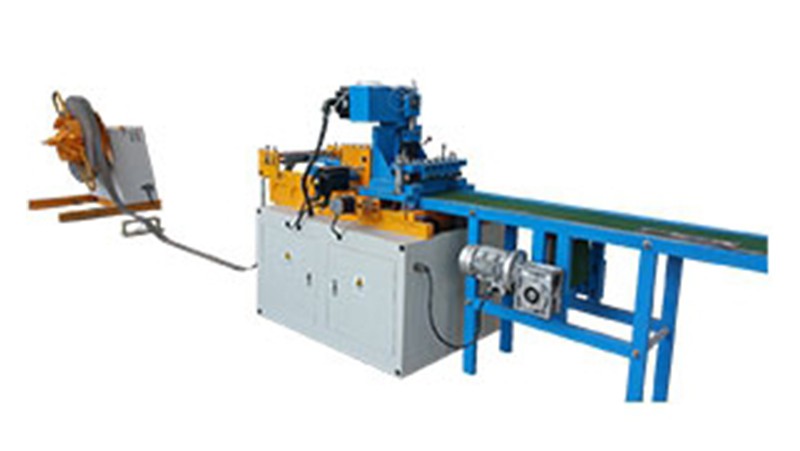

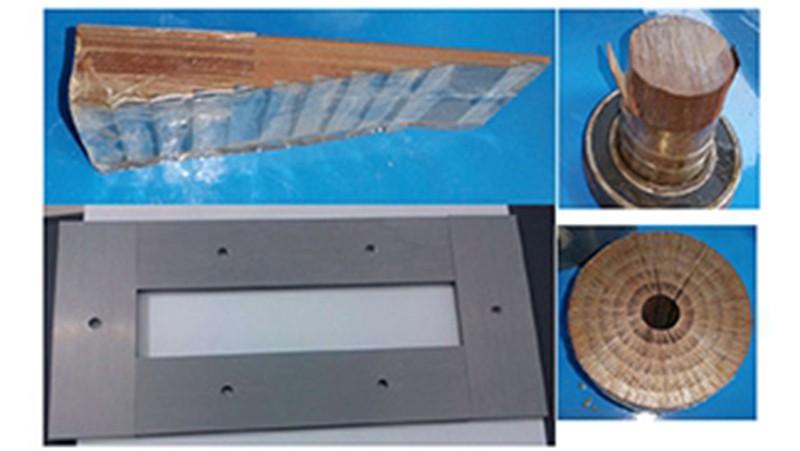

Данная машина использует сервомотор для подачи, перфорации и резки рулонной электрической кремнистой стали на прямоугольном листе сердечника, использующемся для трансформатора, сварочной машины и реактора. Она отличается высокой скоростью и прекрасной точностью. Система управления ПЛК и человеко-машинный интерфейс включают специальные блоки для резки круглой штанги и листа сердечника, а также секторального ядра реактора.

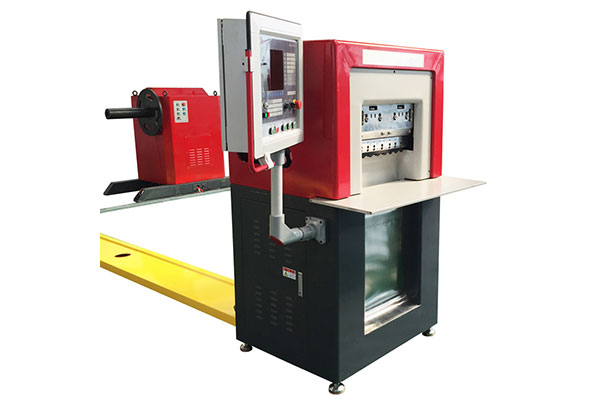

Данная машина разработана внутри страны и предназначена для резки сердечника с распределенным зазором, использующего в однофазном или трехфазном распределенном трансформаторе и измерительном трансформаторе 500кВА ~ 5000кВА.
Она обладает гибкой программой, похожая на механизм Unicore UCМ для сердечника с различными зазорами:
