Беспорядочные трансформаторы разработаны с беспорядочным ядром, которое не имеет потерю нагрузки на 20% меньше, чем по сравнению с обычным ядром CRGO.
Мы можем обеспечить машинами для производства беспорядочных трансформаторов и оказать техническую поддержку.

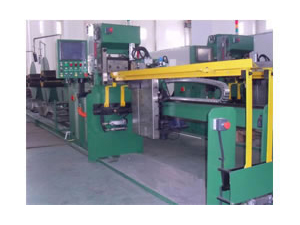

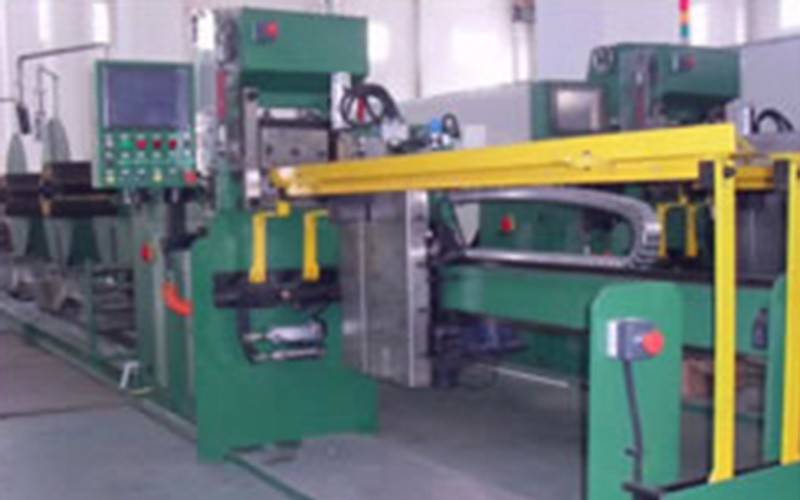

Эта машина беспорядочной резки специально разработана для автоматической резки и укладки полос для ядра.
Эта линия принимает PLC контроль, сервопривод, операция с сенсорным экраном и высокой точностью передачи механизмов, таким образом, обеспечивает высокую степень автоматизации, высокая производительность и высокая надежность.
| Модель | ||
| Высота аморфного сердечника | 150-850мм | 150-2000мм |
| Ширина аморфного сердечника | 30-450мм | 50-1500мм |
| Толщина аморфного сердечника | 25-130мм | 25-150мм |
| Ширина аморфной полосы | 140-230мм | |
| Длина резки | 300-3000мм | 300-5000мм |
| Толщина резки | Макс. 15 слоев. Толщина каждого слоя составляет 0.025мм | |
| Точность резки по длине | ±0.5мм | |
| Точность угла резки | ±0.05° | |
| Точность укладки | ±0.5мм | |
| Скорость подачи | 5-80m/мин | |
| Скорость резки | 0-30 раз/мин | 0-20 раз/мин |
| Электропитание | 10кВт | |
| Потребление воздуха | 0.3м3/мин | |
| Требуемая площадь пола для установки машины | 12×2×2.2м | 15×2×2.2м |

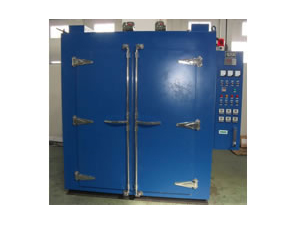

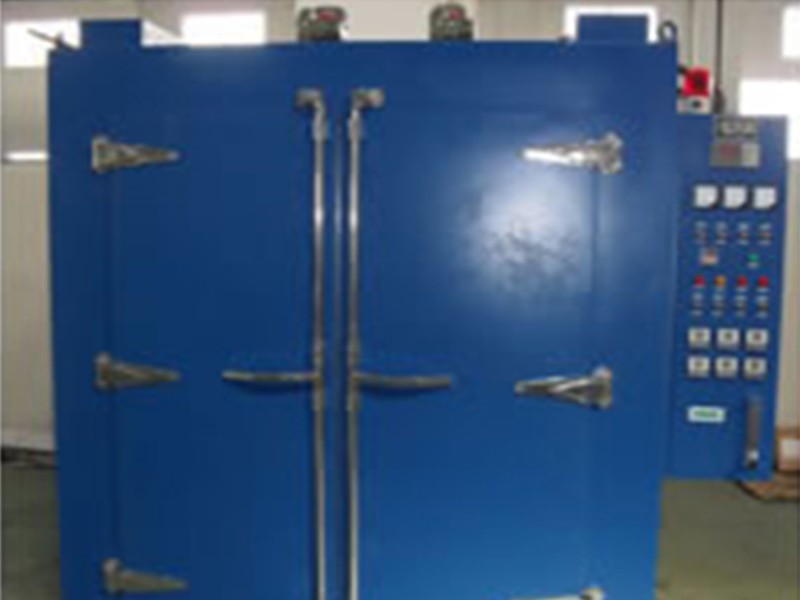

Данная вакуумная печь для отжига разработана специально для отжига сердечников из аморфных сплавов.
Отдельная система контроля температуры (PID), 30-разделов программируемого контроллера температуры, функция тревоги перегрева.
Каждый этап нагрева трубки 200A предохранителя, отдельный переключатель управления.
Оснащен 6 датчиками температуры с числовым отображением.
Печи заполнены азотом. Старт/Стоп заполнения контролируются электромагнитным клапаном, который программируется PLC.
