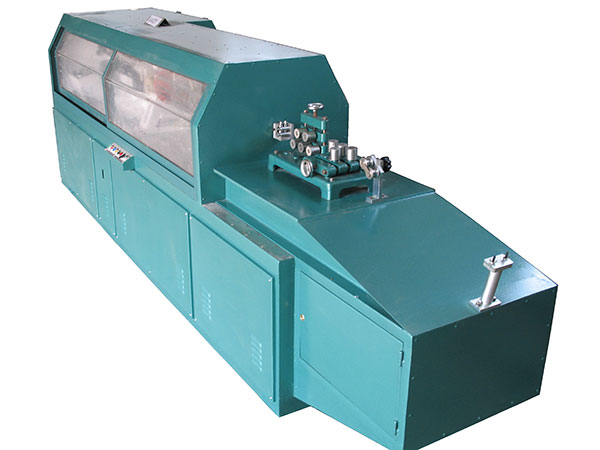

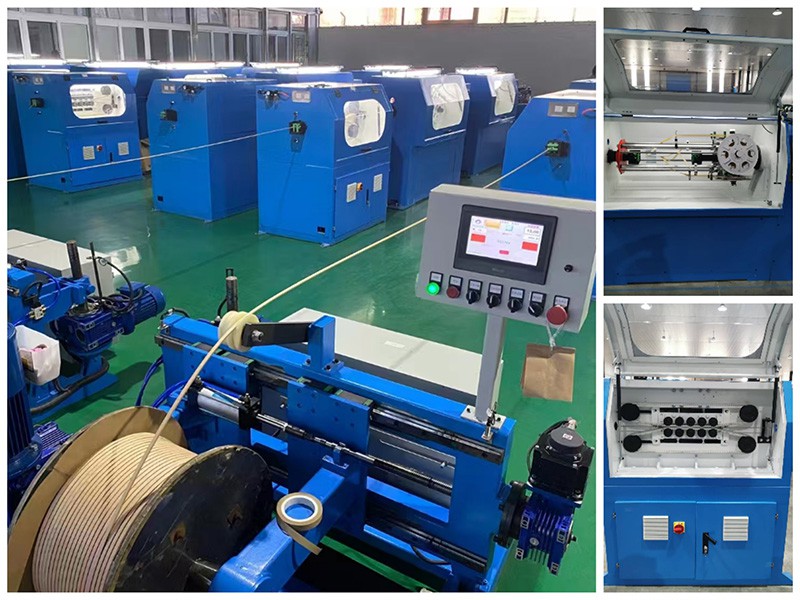

Машина для наложения бумажной изоляции

Конфигурация машины для наложения бумажной изоляции зависит от слоя обмотки, количества проволоки и размера проволочной катушки. Данная машина может выполнить однопроводное и многопроволочное покрытие. Слой наложения в диапазоне 2-60 слоев.

Состав машины

• Отдатчик
• Основная машина
• Намоточная клеть
• Система управления

Запросить цену

Спецификация проводов

• Материал медный или алюминиевый плоский провод
• Ширина 5~20мм
• Толщина 1~16мм
• Площадь сечения 10~200мм2
• Отношение ширины/толщины 0.4~12

Спецификация бумаги

• Тощина 0.040~0.125мм
• Ширина 10~30мм

Спецификация головки для накладки изоляционной бумаги

• Шаг намотки 8~30мм (бесступенчатая регуляция)
• Отклонение шага намотки ±0.4мм
• Натяжение намотки механически автоматическая регуляция, непрерывное натяжение
• Номинальная скорость вращения 800об/мин
• Рабочая скорость 600об/мин
• Диаметр бумажной прокладки наружный диаметр: 330mm, внутренний диаметр: 75мм
• Количество бумажных прокладок на каждой намоточной головке 3 или 4 шт.
• Датчик разрыва бумажной ленты это датчик используется для проверки наличия повреждения бумажной ленты. Если фотоэлемент обнаруживает разрыв, производится автоматическая остановка работы.
• Гусеничное буксировочное устройствоТолще ремень синхронизированной передачи обеспечивает стабильную и надежную линейную скорость.
• Намоточная клеть Привод моментного двигателя, намотка с постоянным натяжением, гладкие стержни для монтажа проводки, намоточный барабан с моторизованным подъемом.

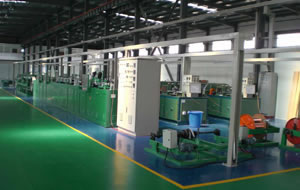

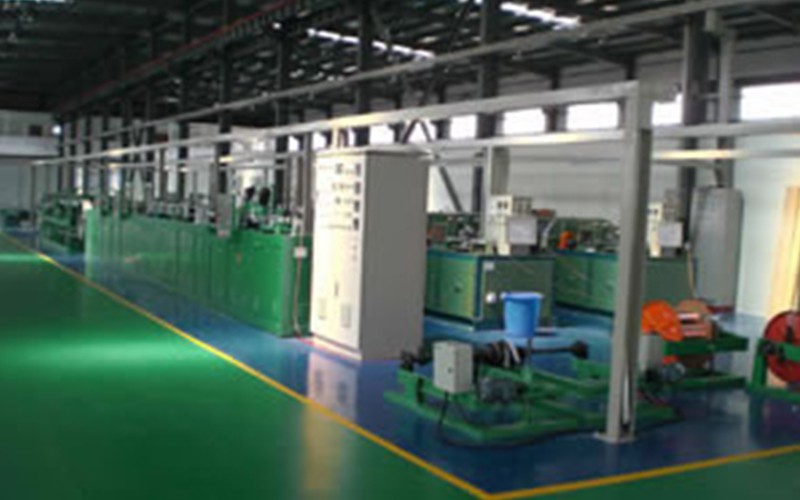

Машина для наложения пленочной и стекловолокнистой изоляции

Данная машина для наложения изоляции специально разработана для изоляционной обмотки пленочными лентами и стекловолоконной оплеткой медных или алюминиевых плоских проводов с площадью сечения 5-40мм2. Оборудование имеет двух-станционную структуру, из которой, каждая станция имеет свою собственную систему управлению. Если эта машина используется с высокочастотным спекающим устройством, выпускают специальные магнитные провода с пленочной изоляционной обмоткой.

Конструкция машины

• Отдатчик
• Устройство выпрямления провода
• Устройство полировки и очистки провода
• Головка для намотки пленочной изоляции
• Головка для намотки стекловолокнистой изоляции
• Лакировочное устройство
• Буксирное устройство
• Сушильная печь
• Намоточная клеть

Запросить цену

• Подходящая площадь сечения проволоки 5~40mm²
• Стекловолоконная нитьВнутренний диаметр 42mm
  Длина нити 75mm
  Длина катушки 95 мм
• Производственная скорость 2.5~4м/мин
• Шаг пленочной обмотки 6~24mm
• Шаг стекловолокнистой обмотки 2~10mm
• Сушильная печь 2000mm x 8 шт
• Диаметр колеса буксировочного устройства 800mm
• Мощность главного двигателя приводного механизма 3кВт x 2
• Общее потребление электроэнергии Около 60кВт
• Занимаемая площадь машины Около 25m x 3.5m
