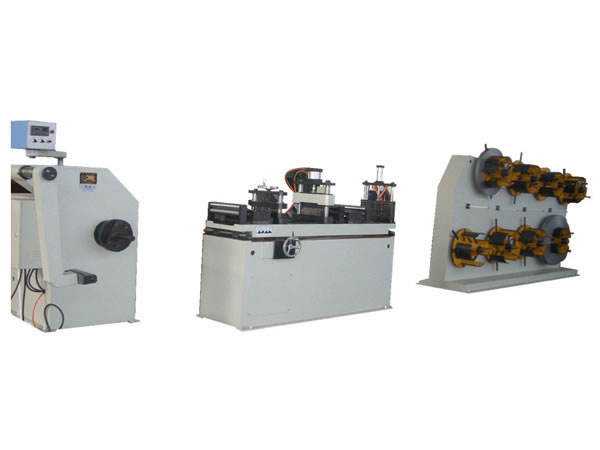

Станок для намотки трансформаторов высокой мощности

Данный станок подходит для намотки однофазных или трехфазных трансформаторов (3-колонных или 5-колонных). Сечение сердечника может быть прямоугольным, трапециевидным или круглым. Наш намоточный станок состоит из разматывателя, устройства подачи, выпрямления и демпфирирования, а также основной намоточной головки (инверторное управление). Это оборудование также подходит для обмотки тороидальных сердечников для измерительных трансформаторов.

Запросить цену

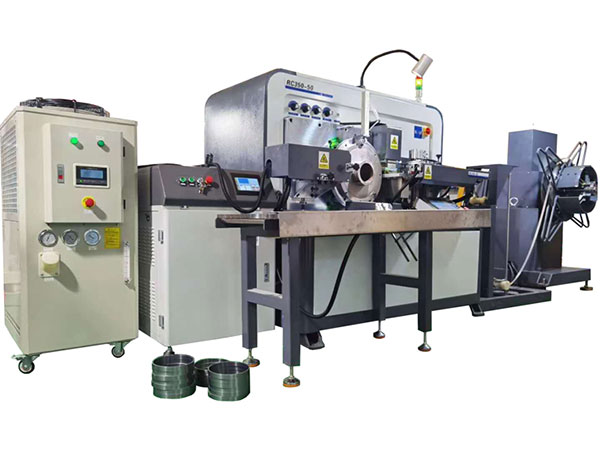

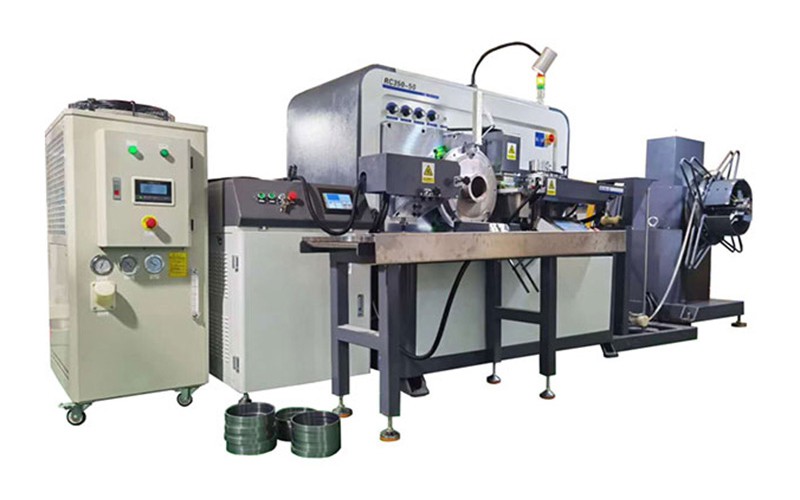

Автоматический станок для обмотки тороидальных сердечников

Этот полностью автоматический тороидальный намотчик специально разработан для намотки тороидальных сердечников, изготовленных из электротехнической кремнистой стали CRGO. Все операции контролируются системой управления Panasonic ПЛК с полностью замкнутым контуром управления, включая зажим, фиксацию, прессование, наматывание, резку, сварку, отпускание.

5 серводвигателей для управления операциями, включая

• Непрерывная резка
• Резка лент CRGO с максимальной толщиной в 0,35 мм (с переходником)
• Обмоточный шпиндель (с редуктором)
• Отмахивание и извлечение готовых стержней
• Подающая и зажимная планка для крепления к шпинделю

Запросить цену

• Операции выполняются автоматически, включая подачу, намотку, резку, сварку, отпускание.
• Панель управления ПЛК и HMI делает операции простыми и удобными.
• Использование лазерной сварки практически не повреждает полосу из CRGO.
• Подъемный стол с электроприводом можно регулировать для адаптации к различным диаметрам тороидального сердечника.
• Отдельные чиллеры специально разработаны для шкафа управления основными электронными компонентами.
• Режущее лезвие из твердого сплава обеспечивает более 3 миллионов резов.
• Полосы CRGO могут автоматически разматываться.

• Подходящая ширина ленты 8-80 мм (по индивидуальному заказу)
• Подходящая толщина ленты (CRGO/CRNGO)0.12~0.35 мм
• Подходящая толщина ленты (Permalloy)0.1~0.35 мм
• Подходящий идентификатор магнитного сердечника мин 10 мм / макс 160 мм
• Макс. диаметр магнитного сердечника 200 мм (по индивидуальному заказу)
• Частота вращения главного шпинделя макс 3000 об/мин
• Допуск ID/OD магнитного сердечника +/-0,5 мм
• Допуск по высоте магнитного сердечника +/-0,1 мм
• Общая электрическая мощность 1,4 кВт
• Максимальный вес рулона ленты 200 кг
• Размер машины около 1750 x 850 x 1600 мм
• Масса машины около 850 кг

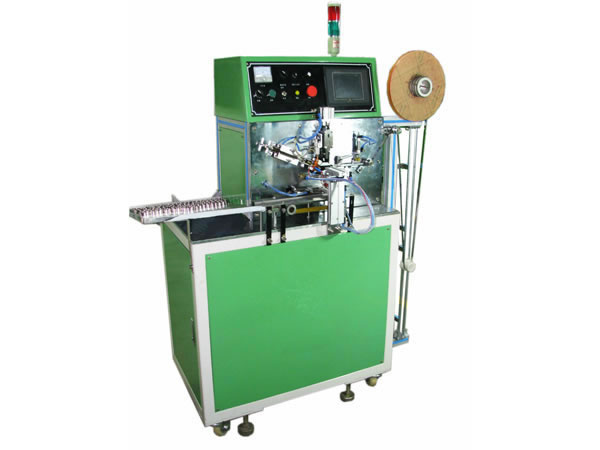

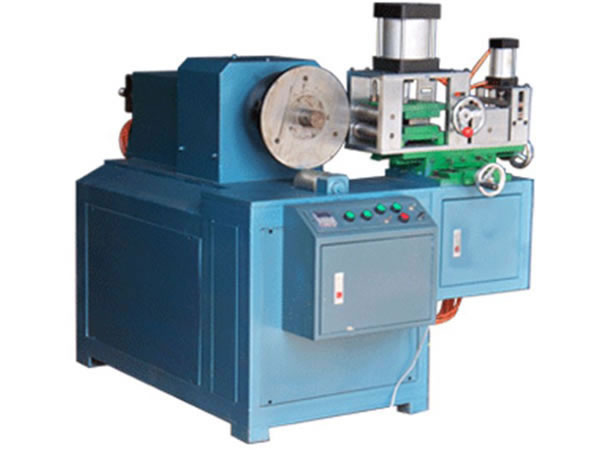

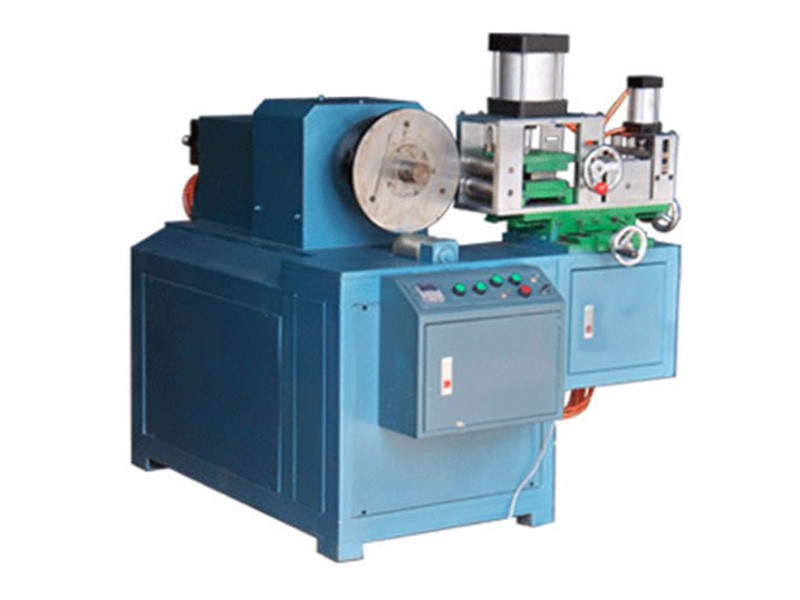

Полуавтоматический станок для обмотки тороидальных сердечников

Общие сведения

• Тороидальные сердечники, обмотанные при помощи нашего полуавтоматического станка, как правило, используются в трансформаторах.
• Этот станок оснащается автоматическим штамповочным и режущим устройством.
• Наличие регулируемых устройств направления и прессования полос обеспечивает стабильное натяжение и высокую точность обмотки.
• Прессовальная секция данного станка для обмотки тороидальных сердечников разработана с устройством слежения, что обеспечивает надлежащее усилие прижатия.
• Наличие автоматического устройства вывода обмотанных сердечников позволяет значительно улучшить эффективность работы.
• Доступна функция ручной точечной сварки.

Запросить цену

• Толщина подходящих полос 0.23-0.5мм
• Ширина подходящих полос 20-200мм
• Макс. внешний диаметр сердечника Φ350мм
• Макс. внутренний диаметр сердечника Φ30мм
• Макс. вес сердечника 800кг
• Главный двигатель Инверторное управление, 3кВт
• Точность поворота сердечника ±0.1
• Скорость намотки 0-200об/мин
• Размер станка Около 1800×1400×1350мм
• Вес станка Около 1900кг

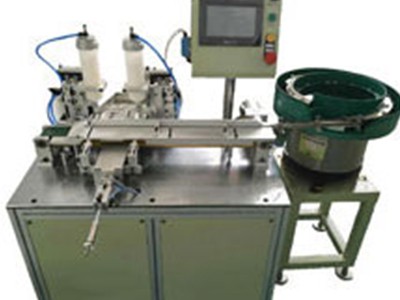

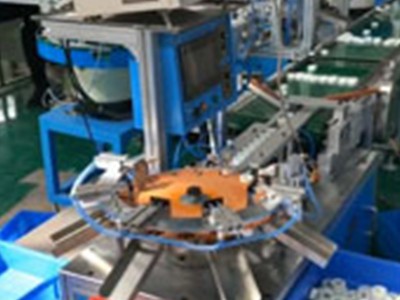

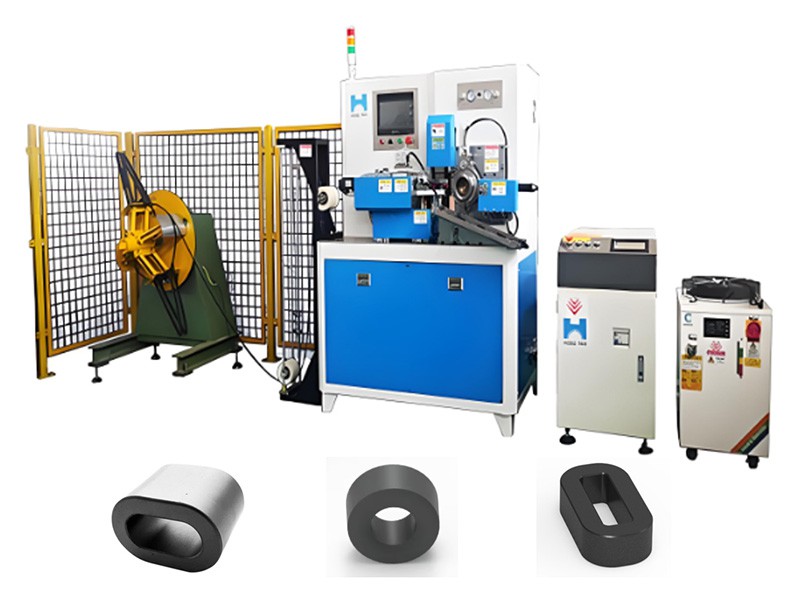

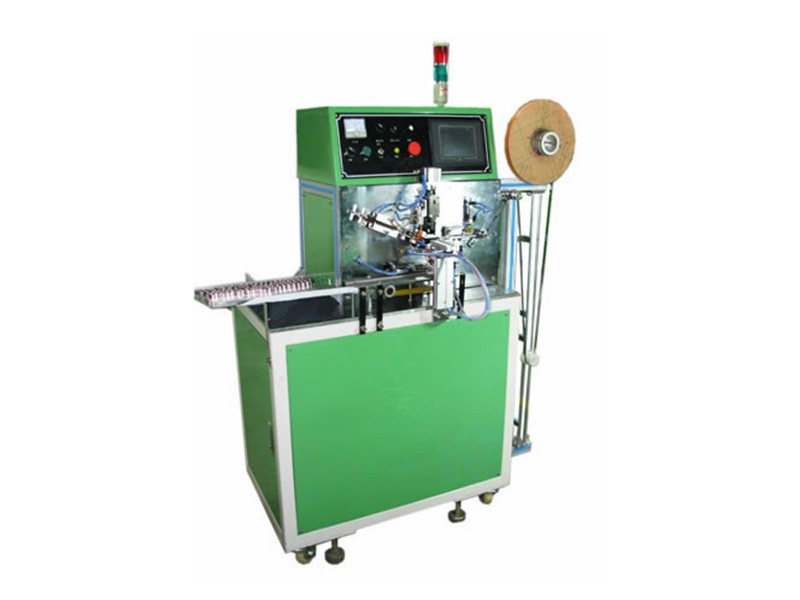

Станок для обмотки тороидальных сердечников из аморфных/ нанокристаллических сплавов

К основным функциям автоматического обмоточного станка относятся функции подачи материала, внутренней сварки, обмотки, резки и внешней сварки. В комплектацию станка входит сервоприводная система, зубчатый привод и высокоскоростная система намотки. Удобное отображение соответствующих рабочих параметров, условий работы, а также сбоев в работе оборудования осуществляется при помощи человеко-машинного интерфейса. В случае нехватки материала или обнаружения дефекта материала сработает система аварийного предупреждения.

Запросить цену

• Мин. внутренний диаметр сердечника 2.8-25мм (148мм) (обмотка на разных станках)
• Макс. внешний диаметр сердечника 60 (165) мм (обмотка на разных станках)
• Ширина подходящих полос 2.8-10мм
• Производственная скорость 8-12шт/мин
• Допуск по весу сердечника Менее 1г
• Вес катушки 3кг
• Мощность главного серводвигателя для намотки Panasonic, 0.9-5кВт (машинный код)
• Размер станка 1600×800×1400мм
• Вес станка 200кг
• Система управления ПЛК Panasonic и интерфейс "человек-машина"
• Серводвигатель Panasonic

Помимо вышеуказанного оборудования, мы также предлагаем станки для обмотки сердечников из бериллиевого сплава и других специальных материалов. Мы также имеем возможность производить оборудование для автоматической сортировки, тестирования, склеивание и упаковки готовых сердечников из аморфных/ нанокристаллических сплавов.
