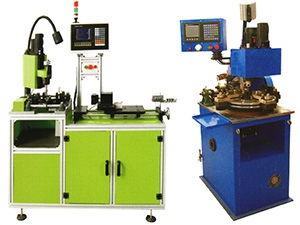

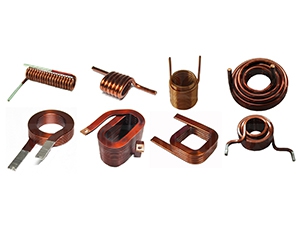

Существует широкий ассортимент катушки, такие как, катушка без сердечника, тороидальная катушка, катушка без каркаса, звуковая катушка, катушка беспроводной зарядки и катушка трансформатора. А различные катушки требуются различные намоточные станки с ЧПУ.

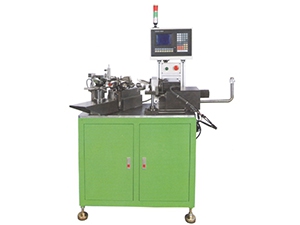

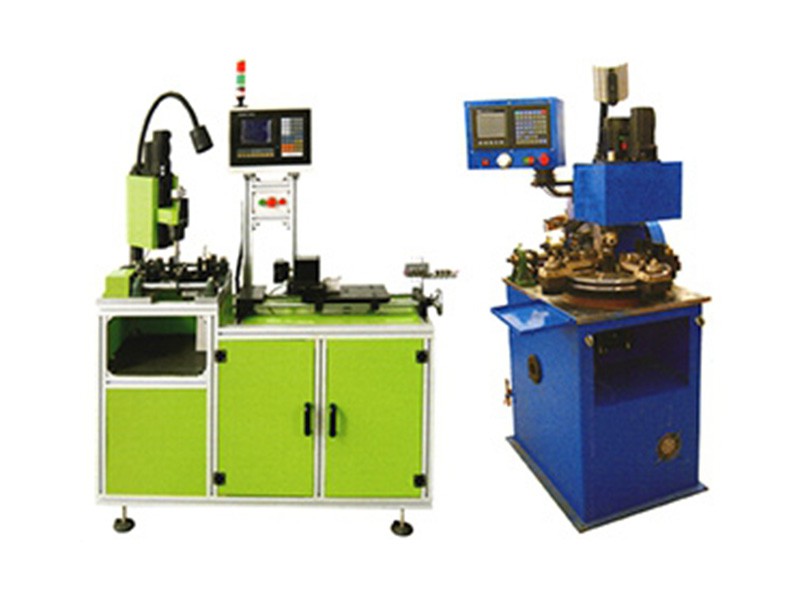

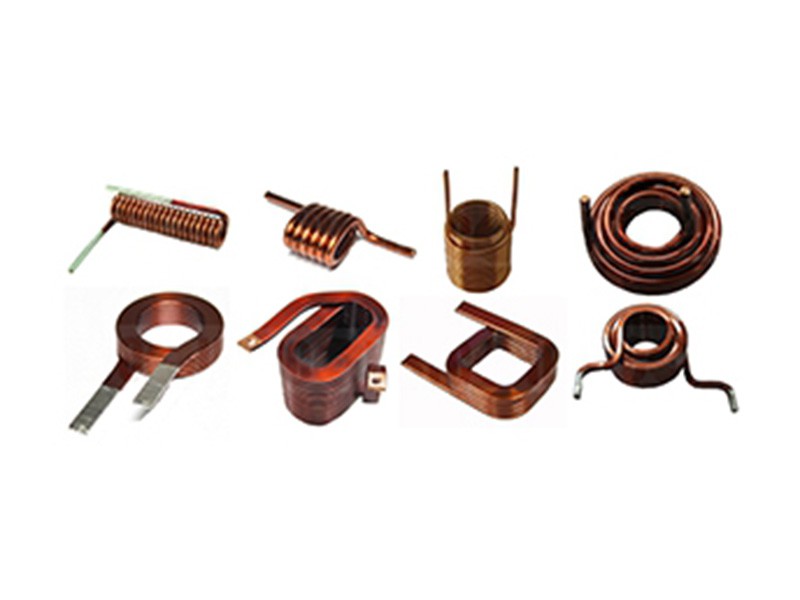

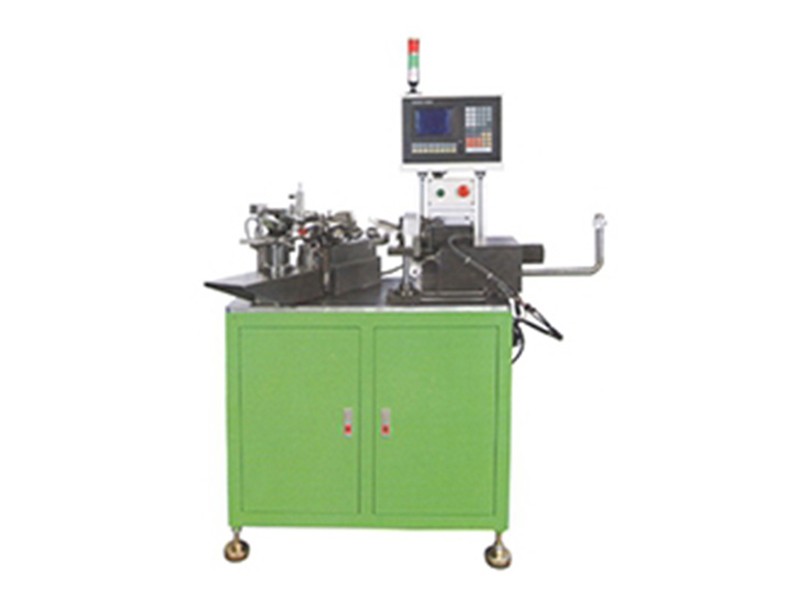

Мы обеспечиваем автоматические трехосные машины с ЧПУ для намотки многослойных катушек без сердечника. Данная машина может наматывать четырехслойные катушки без сердечника в круглой и прямоугольной форме.
| Модель | |||
| Подходящий диаметр проволоки | 0.2-1.0мм | 1.0-2.0мм | 2.0-4.0мм |
| Подходящая катушка без сердечника | Однослойный | Многослойный | |
| Метод удаления покрытия | 3 алмазных диска, центробежный тип | Серво машина для зачистки покрытия | |
| Макс. ход направляющей головки | 90мм | 65мм | |
| Макс. длина вводной проволоки | 30мм | ||
| Конечное положение вводной проволоки | Свободно регулируемый | ||
| Скорость главного шпинделя | 0-3000 об/мин | 0-1500 об/мин | |
| Макс. производительность | 50 шт/мин | 30 шт/мин | |
| Направление намотки катушки без сердечника | По часовой стрелке / против часовой стрелки | ||
| Диапазон уставок X-оси | 0.1º-359.9º | ||
| Диапазон уставок Y-оси | ±0.1º - ±99C359º | ||
| Точность остановки шпинделя | 0º | ||
| Разрешающая способность намотки | 0.1º | ||
| Мотор машины для удаления пократия | AC100W | AC 150W | |
| Мощность лудильной печи | 400W | ||

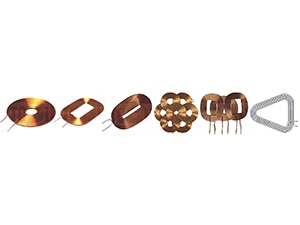

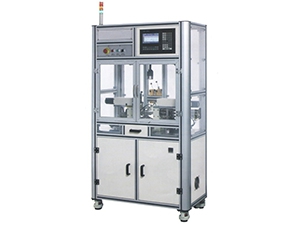

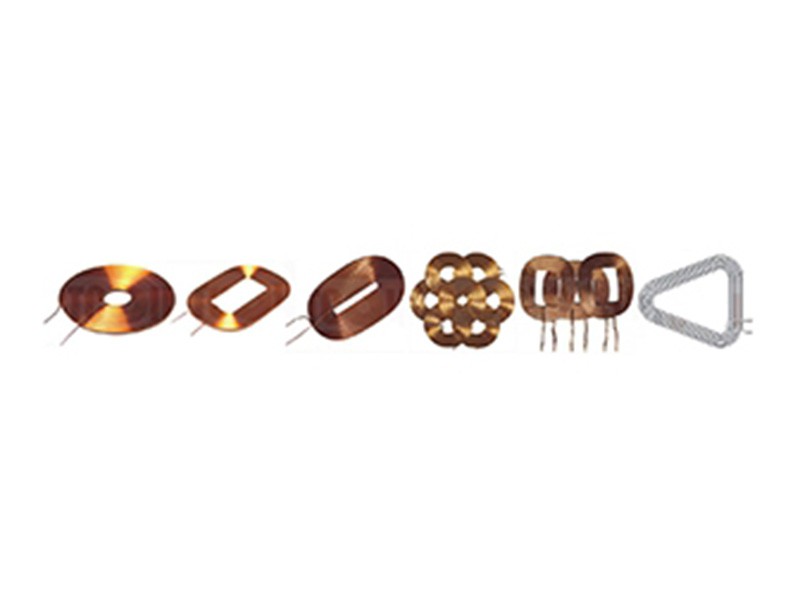

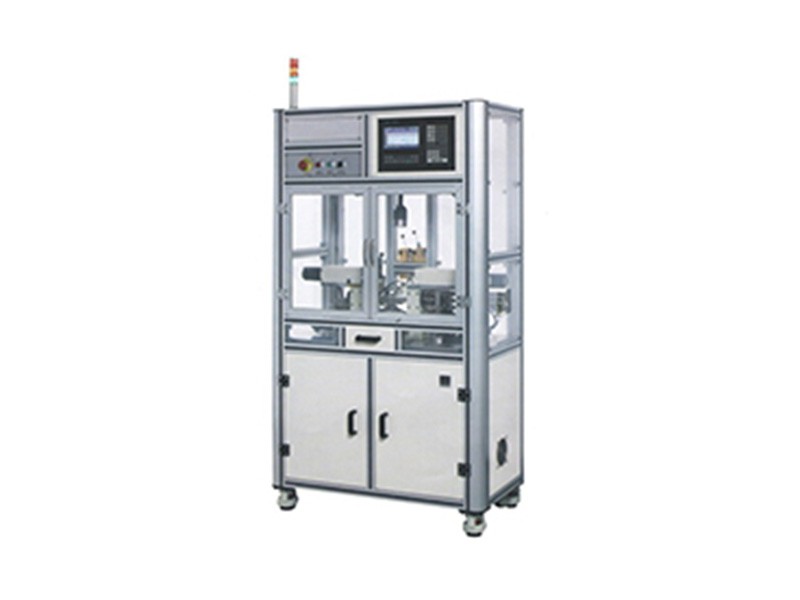

Данный станок с ЧПУ специально предназначен для наматывания катушки беспроводной зарядки. Он подходит для многожильных проводов и проводов с шелковой изоляцией.

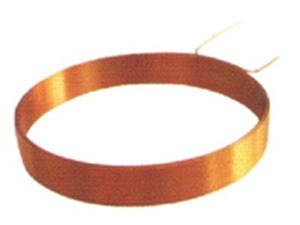

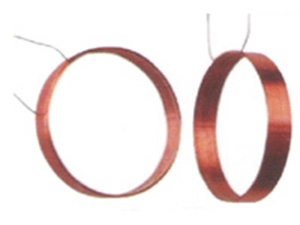

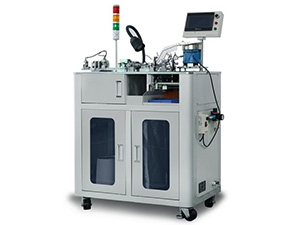

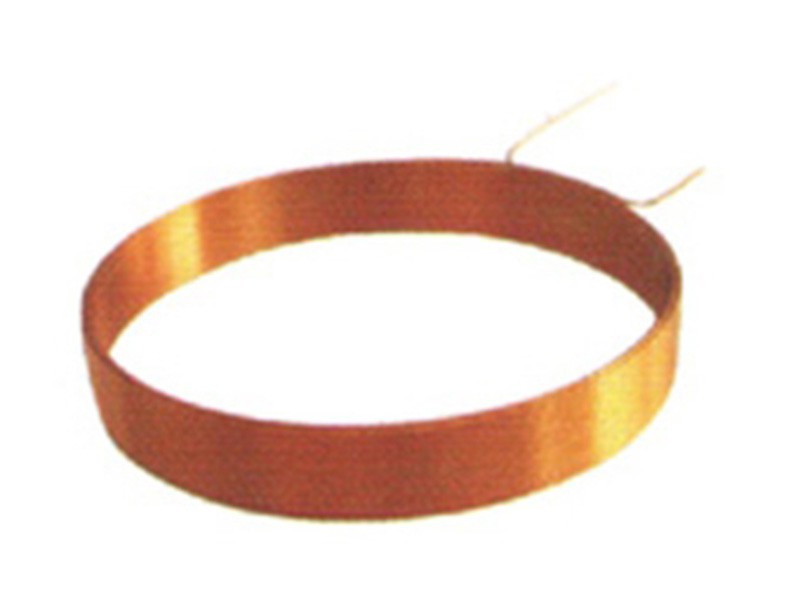

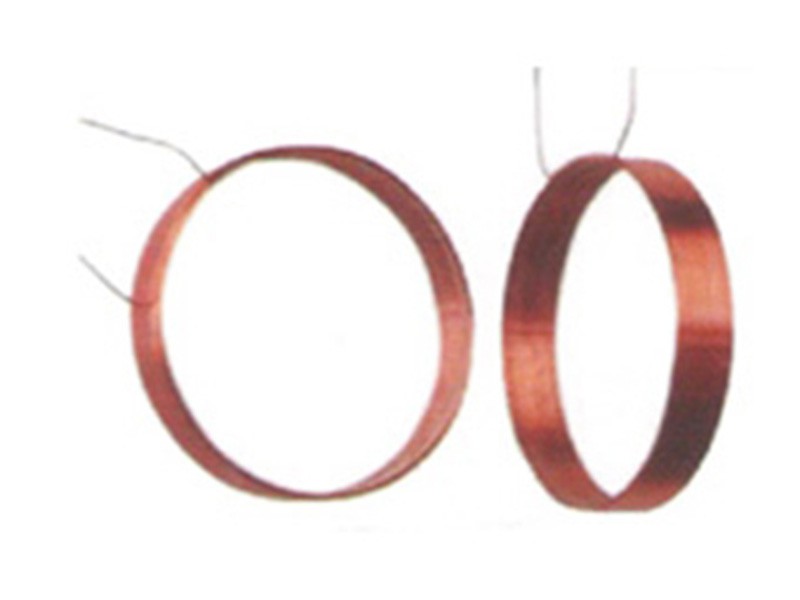

Станок для намотки звуковой катушки представляет собой машина с ЧПУ, который используется для намотки звуковых катушек. Проволоки покроют термопластичные клеи. Проволоки нагреты горячим воздухом и покрытие клея следит за каждого поворота. Готовые катушки перемещены из этого устройства и автоматически входя в поворотном устройстве разгрузки.

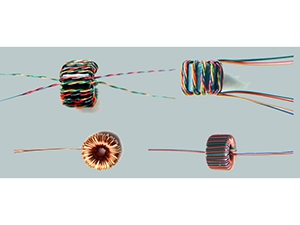

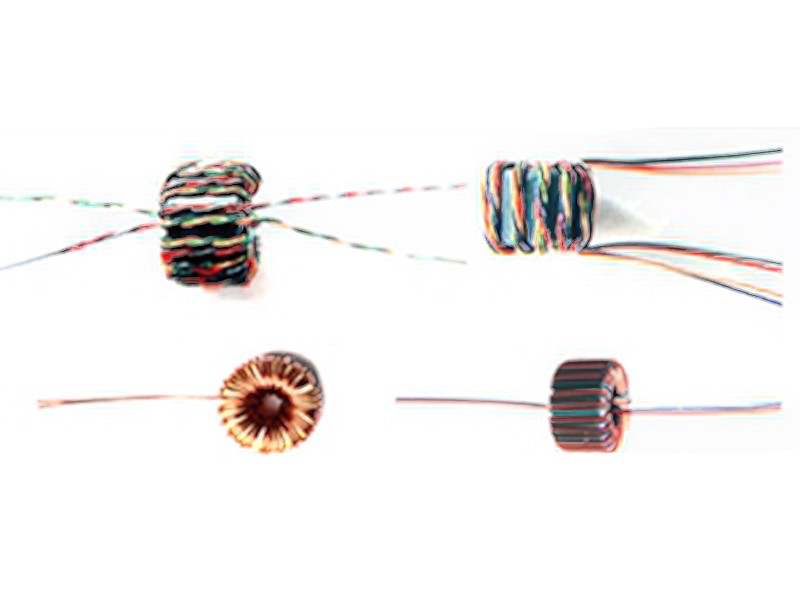

Станок для намотки тороидальных катушек с ЧПУ используется для наматывания 4 скрученных провода в тороидальных катушках. Он является автоматическим станком, включает в себя: автоматическая подача сердечника, укладка, кручение, намотка проволок и разгрузка готовых катушек. Мы также обеспечиваем другие станки для намотки тороидальных катушек в соответствии с различными требованиями намотки.
