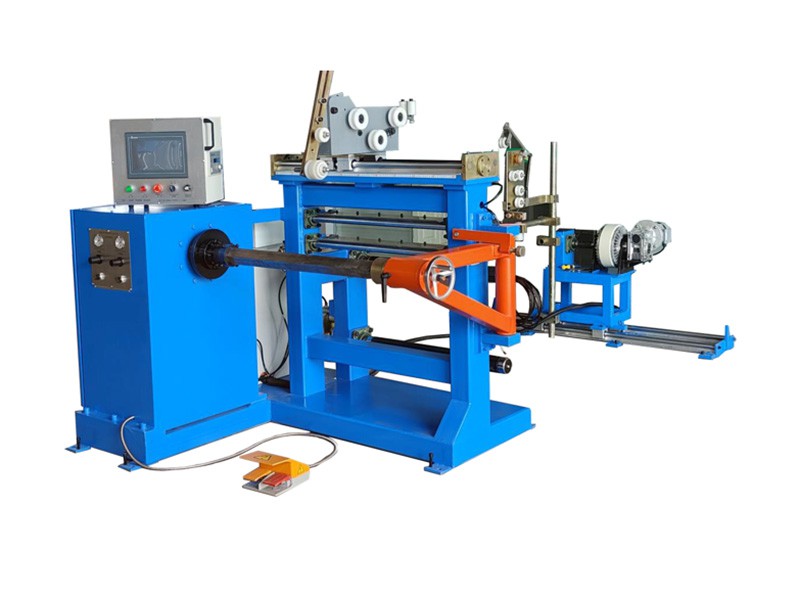

Полуавтоматический намоточный станок (с устройством раскладки провода)

Этот намоточный станок предназначен для намотки круглых или прямоугольных высоковольтных катушек распределительных трансформаторов мощностью 30-2500 кВА.

Станок состоит из основного намоточного устройства, автоматического устройства раскладки провода, устройства подачи межслойной изоляции, размоточной стойки с регулируемым натяжением, пневматической системы, системы управления PLC и сервопривода и других узлов.

Станок отличается высокой степенью автоматизации, широкими функциональными возможностями и мощным приводом. Он обеспечивает плотность намотки в осевом и поперечном направлениях, поэтому особенно подходит для намотки прямоугольных катушек.

Запросить цену

• Макс. наружный диаметр катушки менее 600 мм
• Высота по оси менее 700 мм
• Длина диагонали прямоугольной катушки макс. 1000 мм
• Масса катушки макс. 500 кг
• Допустимый провод плоский провод макс. 3 x 12 мм; эмалированный круглый провод диаметром 0,3-3 мм
• Скорость намотки 0-200 об/мин

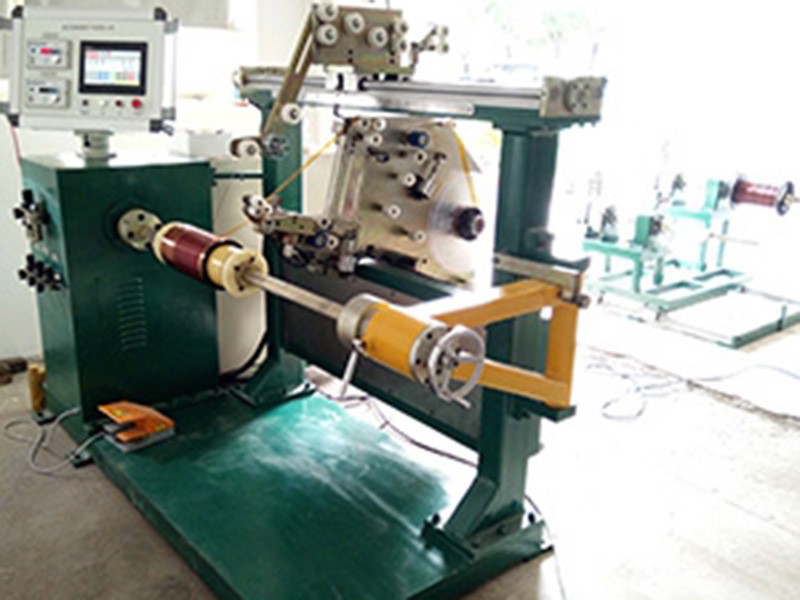

Полностью автоматический намоточный станок (с автоматической укладкой изоляции)

• Высота центра 850 мм
• Макс. допустимая ширина катушки Макс. 800 мм
• Длина главного шпинделя 900 мм
• Ширина изоляционной бумаги 10-20 мм

Запросить цену

Параметры станка

• Высота центра 850 мм
• Макс. допустимая ширина катушки Макс. 800 мм
• Допустимые размеры катушки OD 700 мм; ID: 80 мм
• Крутящий момент главного шпинделя 800 Н·м
• Частота вращения главного шпинделя Стандартно 0-210 об/мин (макс. 0-370 об/мин)
• Мощность двигателя главного шпинделя 3 кВт
• Длина главного шпинделя 900 мм
• Ход направляющей с сервоприводом 800 мм
• Способ направления проводника Шарико-винтовая передача + линейная направляющая + сервопривод

Проводники

• Круглый провод 0,6-4,5 мм
• Плоский провод 1 x 12 мм

Межслойная изоляция (два размоточных устройства)

• Способ натяжения Пневматический
• Ширина изоляционной бумаги 10-20 мм
• Способ укладки изоляции С левой и правой стороны, сервопривод
• Реверс изоляционной бумаги Сервопривод

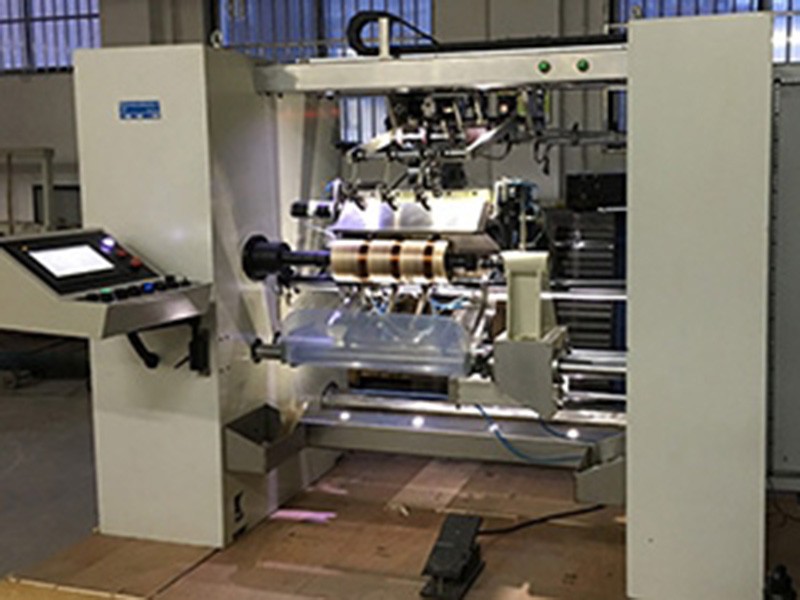

Полностью автоматический многокатушечный намоточный станок

Это полностью автоматический намоточный станок, специально разработанный для намотки первичных катушек трансформаторов напряжения до 110 кВ. При намотке первичных катушек для трансформаторов напряжения 110 кВ и ниже катушки могут наматываться по одной. Для трансформаторов напряжения 35 кВ одновременно наматываются две или три катушки, максимум до 9 катушек за один цикл. Станок также подходит для катушек распределительных трансформаторов.

Запросить цену

• Допустимый диаметр эмалированного провода 0,08-0,3 мм (SWG 26-40)
• Шаг раскладки провода 0,08-5 мм
• Разрешение системы раскладки провода 0,001 мм
• Расстояние между катушками 4 мм
• Количество витков 1-99999 ±1
• Ширина одной катушки 40-160 мм
• Масса одной катушки ≤7,5 кг
• Допустимый наружный диаметр катушки (OD) Макс. Φ190 мм
• Изоляционный материал Бумага или пленка, ширина 350 мм, OD макс. 300 мм, ID 76 мм, макс. масса 10 кг
• Макс. частота вращения шпинделя 800 об/мин (@5 кг x 2); 600 об/мин (@7,5 кг x 2)
• Наружный диаметр главного шпинделя (OD) 32 мм (с проставками для 5 значений OD)
• Мощность приводного двигателя главного шпинделя 3 кВт
• Мощность серводвигателя направляющего механизма провода 3,5 кВт
• Габариты станка Около 2500 x 2580 x 1840 мм

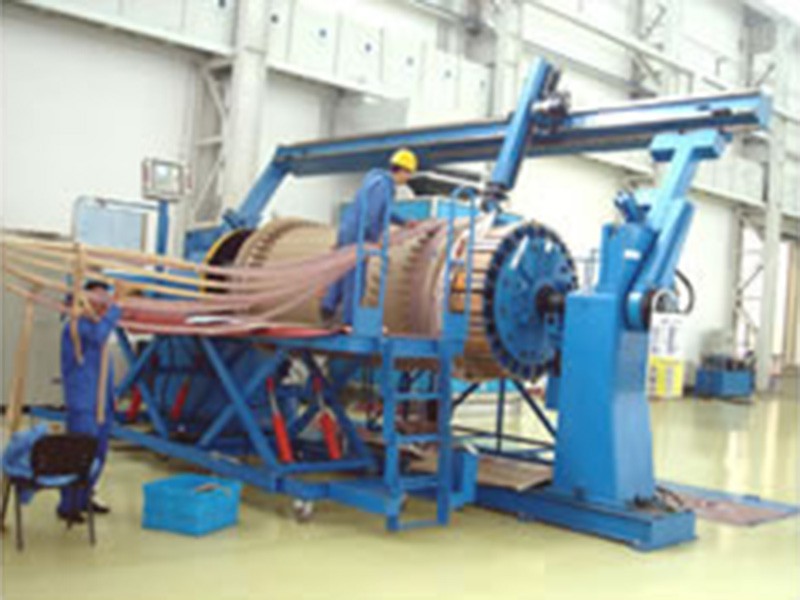

Горизонтальный намоточный станок с регулируемым прессующим устройством

Горизонтальный намоточный станок этого типа используется для намотки катушек мощных трансформаторов и реакторов массой от 5 до 35 т.

Станок может оснащаться вертикальным и горизонтальным прессующими устройствами, благодаря чему обмотка получается более плотной и равномерной, что повышает качество катушек.

Оборудование оснащено современным электронным счетчиком, который учитывает прямые и обратные витки, а также функцией сохранения данных при отключении питания.

Запросить цену

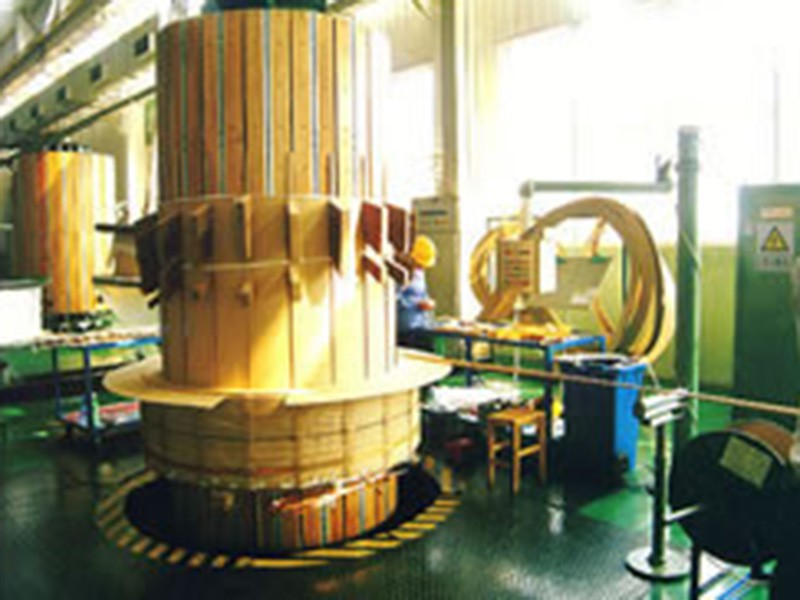

Вертикальный намоточный станок

Станок специально предназначен для намотки катушек высоковольтных и сверхвысоковольтных трансформаторов. Патрон может подниматься и опускаться в зависимости от высоты катушки, сохраняя удобную рабочую высоту.
Станок оснащен частотным управлением, обеспечивает плавный пуск, низкий уровень шума и простое управление.
Электронный счетчик автоматически уменьшает количество витков при обратном вращении.
Станок автоматически останавливается при достижении заданного количества витков.

Запросить цену
