- Формовка
- Сварка
- Точечная сварка усилений
- Гибка стенок
- Порошковая окраска

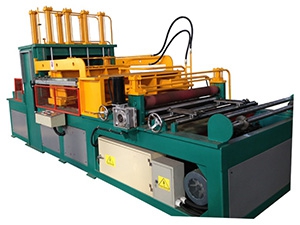

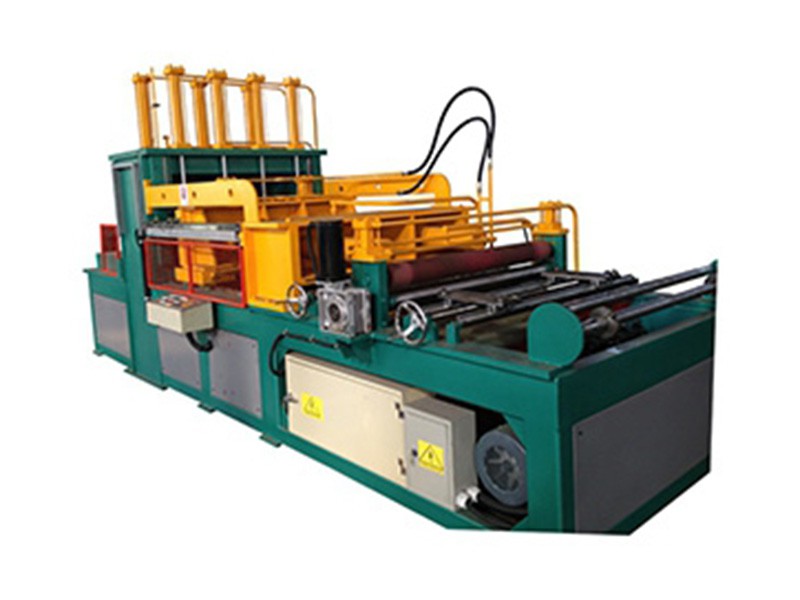

Машина для производства гофрированных баков трансформаторов
Эта машина специально разработана для производства гофрированного оребрения трансформатора.
Увеличение линий
- Размотчик: механическое расширение, пассивный, 6T.
- Гидравлическая станция: максимальное давление 30MPa, максимальный поток 100L/min, двигатель насоса 7.5kW; основные гидравлические компоненты, импортируемые из Тайваня.
- Основные части: гидравлический привод, автоматическое формирование.
- Устройство резки: гидравлический привод сокращает формирование ребер.
- Выпускной рольганг: ручной, 3m
- PLC система управления: PLC, инвертор, сенсорный экран, энкодер, от компании «Mitsubishi» из Японии; электрические компоненты от компании «Schneider»,совместно с Китайским предприятием.
Технические характеристики
- Ширина рулонной стали 300-1500мм
- Толщина стали 1-1.5мм
- Высота ребра 100-400мм
- Шаг между ребрами 45-80мм
- Пространство внутри ребра 4-6мм
- Скорость формирования 3 ребра/мин
- Размеры машины 5500×1600×2200мм

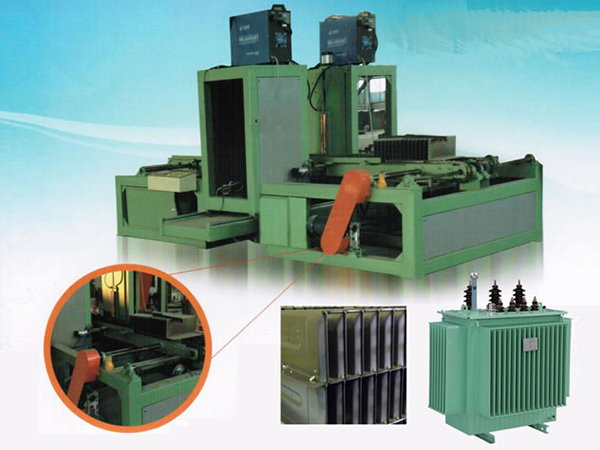

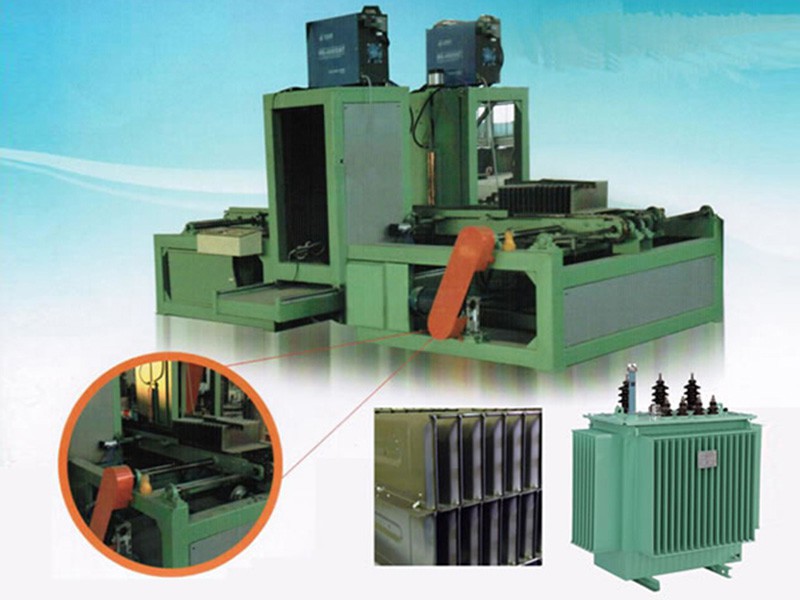

Машина для сварки гофрированных ребер для гофрированных баков
Эта машина специально разработана для сварки ребер гофрированного резервуара.
- Размер ребра: Макс. 1400×1400×500мм
- Толщина ребра: 1-1.5мм
- Вес машины: Около 4000кг
- Размер машины: Около 3600×2000×2000мм
Технические характеристики
- Размер ребра Макс. 1400×1400×500мм
- Толщина ребра 1-1.5мм
- Пространство внутри ребра 4-6мм
- Скорость сварки Ребро высотой 100мм: 3 ребра/мин
Ребро высотой 200мм: 2 ребра/мин (В зависимости от толщины ребра) - Аппарат аргонодуговой сварки (TIG) Две единицы, сварочный ток 30-300A
- Сжатый воздух 0.8МПа
- Вес машины Около 4000кг
- Размер машины Около 3600×2000×2000мм

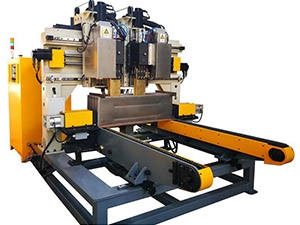

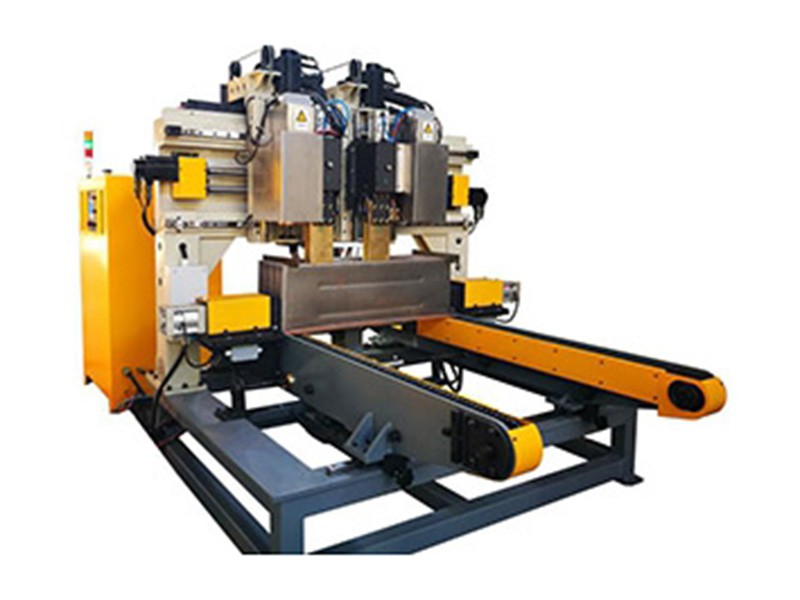

Машина для точечной сварки гофрированных ребер для гофрированных баков трансформаторов
Данная машина является патентным продуктом, предназначена для точечной сварки гофрированных ребер.
Два точечной сварочной горелки приводятся в движение сервомотором и управлением ПЛК. Опираясь на высоту и ширину ребристой плиты, высота, положение и ход могут устанавливаться предварительно. Сварочный процесс применяет контактную сварку, что обеспечивает быструю скорость сварки, низкий уровень шума. Ребристые плиты приводятся в движение двигателем управлением инвертора. Предварительная установка движения удара зависит от шагом ребер.
Технические характеристики
- Подходящая ширина ребра 300-1300мм (может производить под заказ)
- Подходящая высота ребра 100-400мм
- Подходящая толщина стали Макс. 1.5 + 1.5мм
- Входная электрическая мощность AC 380В, 3фазы, 50Гц (может производить под заказ)
- Мощность сварочного трансформатора 100 кВА
- Номинальный сварочный ток 160А
- Вторичное напряжение холодного хода 7.2В
- Коэффициент длительности нагрузки 50%
- Пневматический источник 0.4МПа
- Скорость потока охлаждающей воды 30л/мин, 0.2МПа
- Общая мощность двигателя 8кВт
- Габариты машины Около 4500 x 2400 x 2300мм
- 1Вес машины Около 3500кг

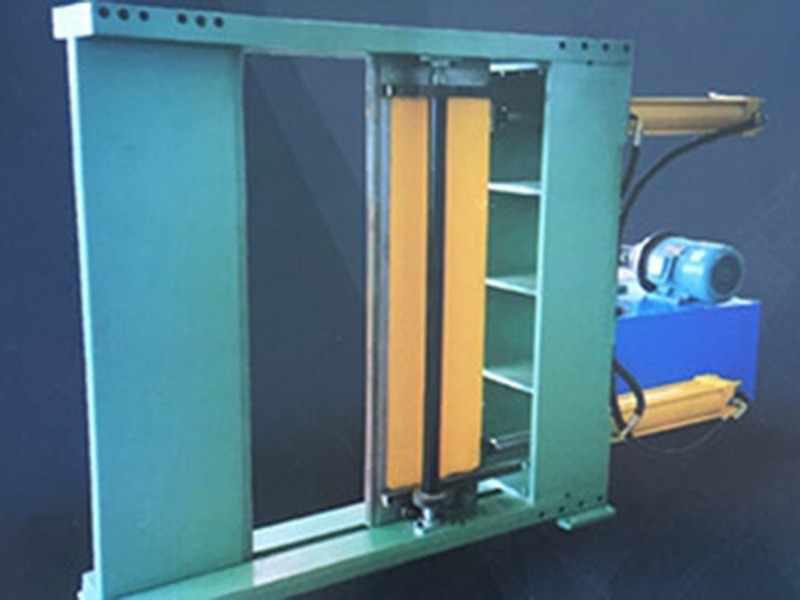

Станок для производства ребристой плиты гофрированных баков трансформаторов
Данный станок специально предназначен для гибки ребристой плиты в угле 90 градусов.
- Подходящая толщина материала: 1.0-1.6mm
- Подходящая высота ребер: 50-400mm
- Подходящая ширина ребер: 300-1600mm
- Мощность двигателя гидравлического насоса: 2.2кВт
Технические характеристики
- Подходящая толщина материала 1.0-1.6mm
- Подходящая высота ребер 50-400mm
- Подходящая ширина ребер 300-1600mm
- Расстояние между двумя блоком Более 60mm
- Мощность двигателя гидравлического насоса 2.2кВт
- Двигатель насоса SIEMENS из Компании
- Электрические компоненты SCHNEIDER из Компании

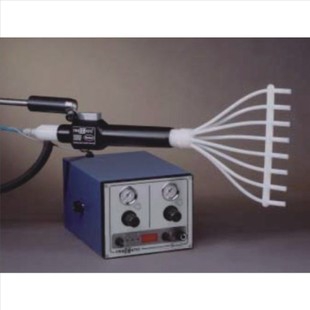

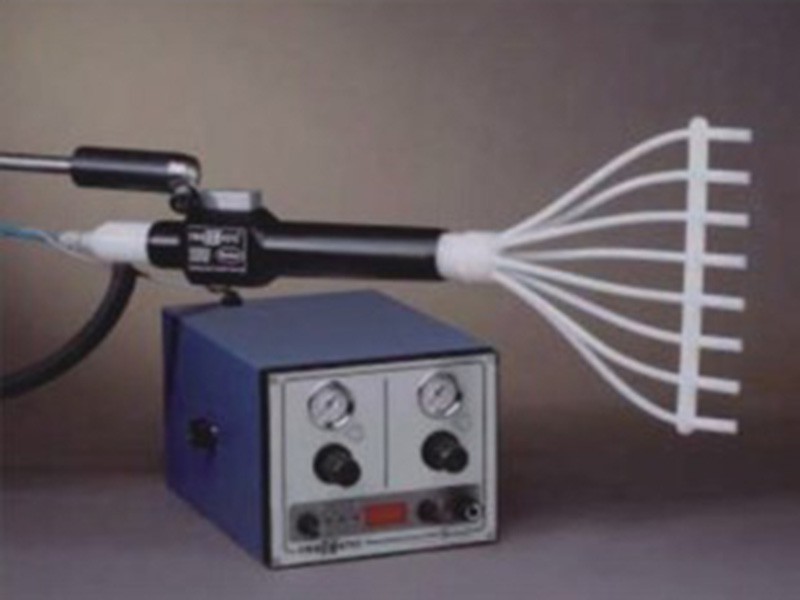

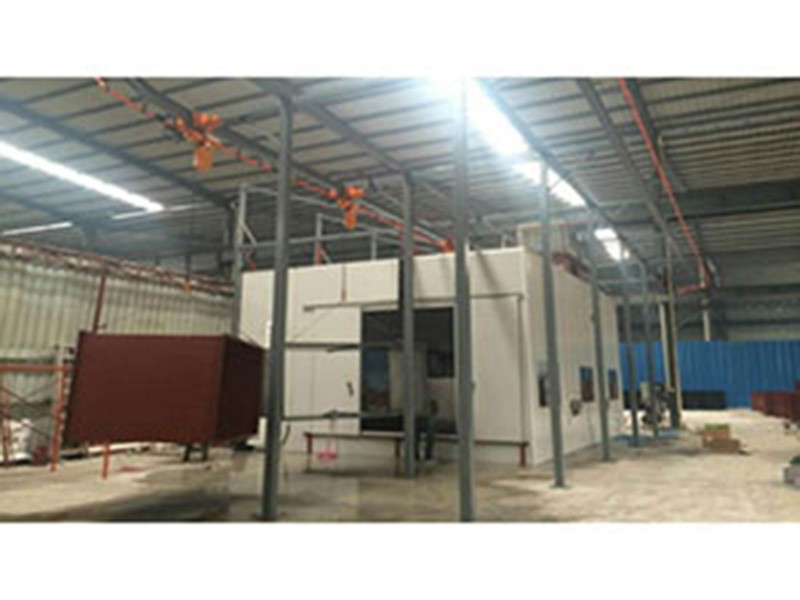

Линия порошковой окраски для гофрированных баков трансформаторов
Мы можем предложить линии порошковой окраски для гофрированных баков трансформаторов в соответствии с требованиями клиентов. Благодаря специальной системе краскодувки, гофрированные баки трансформатора были покрыты совершенно.
