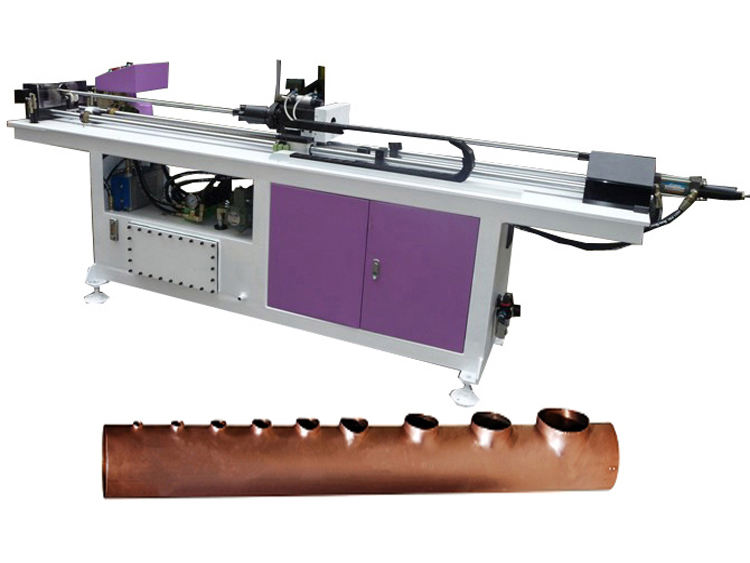

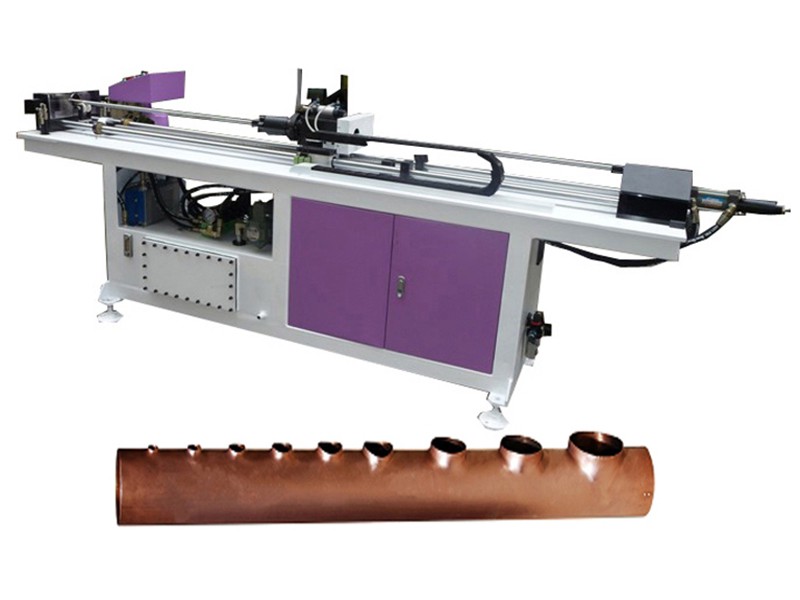

Машина для пробивки отверстий в устье медной трубы

Оборудование для пробивки отверстий в устье медной трубы

Устройство для пробивания отверстий во фланцах медных труб специально разработана для пробивания отверстий во фланцах (воротниках) на медных трубках в кондиционерах и солнечных обогревателях.

В оборудовании используется «система экструдера», формирующая воротники путем выталкивания из трубы внутрь. Горлышко отверстия воротника чистое и ровное, в дальнейшей обработке не нуждается. Оборудование подходит для крупномасштабного производства.

Машина оснащена двумя серводвигателями (один для подачи, а другой для вращения), способных выполнять закручивание в любых положениях трубы.

Особенности

Сервоподача, сервоповорот, гидравлическая штамповка
ПЛК + ЧМИ, полностью автоматический станок, только ручная загрузка и разгрузка
Качественный результат штамповки и волочения, высокая эффективность
Среднескоростные формы для резки проволоки, срок службы штамповки составляет более 100 000 раз.

Запросить цену

Технические характеристики

Макс. диаметр медной трубки Φ40мм
Мин. диаметр медной трубки Φ12.0мм
Толщина стенки медной трубки 1-1.5мм
Макс. длина трубки 1500мм
Мин. диаметр отверстия воротника (устья) Φ5.0мм
Точность внутреннего диаметра отверстия воротника ±0.05мм
Мин. расстояние между двумя отверстиями 15мм при отверстии в 8мм
Высота воротника отверстия (Диаметр трубки< Φ16мм) 1.5мм
Высота воротника отверстия (Диаметр трубки> Φ16мм) 2мм
Вертикальность между воротником и трубкой ≤0.1мм
Скорость подачи 600 мм/с
Скорость вращения 360°/с
Точность положения оси подачи ±0.10мм
Точность положения вращающейся оси ±0.10°
Макс. сила зажима 800 кг
Макс. сила пробивания 2000 кг
Метод зажима Гидравлический
Эффективность штамповки 3~5 сек на отверстие
Мощность двигателя насоса гидравлической станции 2.2 кВт
Мощность 3.5 кВт
Габариты Около 2200 x 560 x 1250 мм
