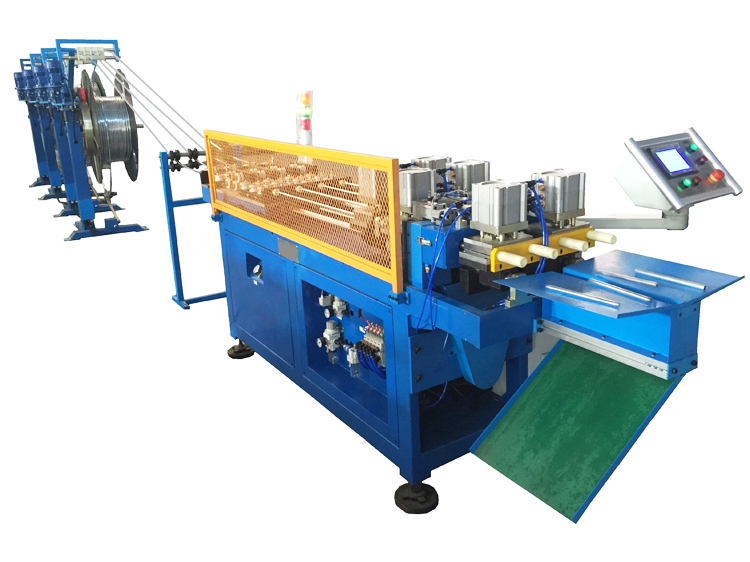

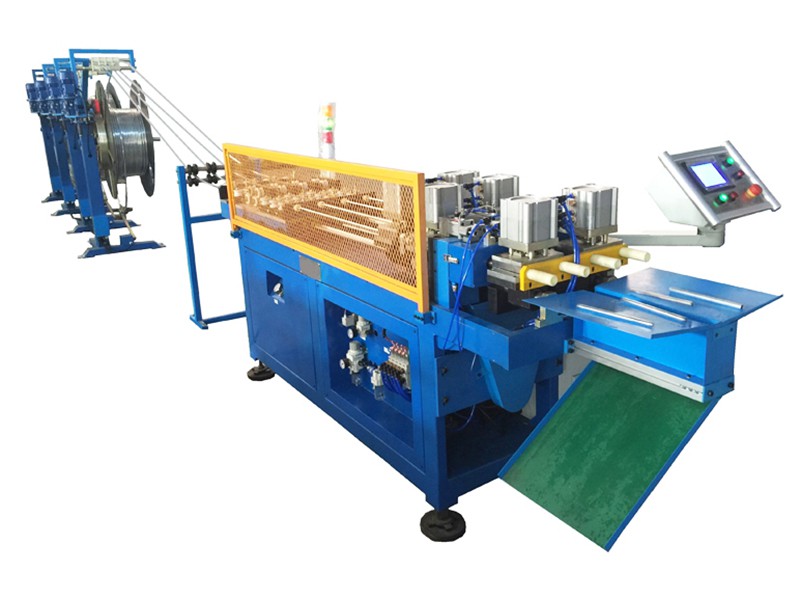

Станок для выпрямления и резки медных труб

Оборудование для выпрямления и резки медных труб применяется для выпрямления спиральных медных труб, автоматического определения длины и резки без заусенцев.

В станке для выпрямления и резки медных труб используется технология резки с отрывом, которая является самым передовым методом резки в мире. Метод исключает или сводит к минимуму возможное уменьшение внутреннего диаметра трубы, а также обеспечивает результаты резки без заусенцев.

Особенности

Сервопривод, стабильная и высокая точность перемещения.
Однократная резка четырех частей, высокая эффективность.
Использование технологии отрыва, меньший коэффициент уменьшения внутреннего диаметра конца трубки.
Орбитальная фреза с распыляемой смазкой, резка без заусенцев.
Управление ПЛК, высокая автоматизация—автоматическая подача, автоматическая резка, автоматическая разгрузка, автоматическая сигнализация.

Запросить цену

Технические характеристики

Наименование	Характеристики	Примечание
Материал	Медная трубка катушки
Диаметр	φ6.35~φ19.05мм
Толщина стенки	0.3~1.0мм
Размер медной катушки	Внешний диаметр: 1000~1250мм Внутренний диаметр: 130мм
Вес медной катушки	Макс. 280кг
Резка деталей	4	Двойной привод
Длина резки	Мин. 40мм, нет макс. предела	При длине менее 100мм предварительное растяжение не требуется
Однократный ход подачи	1000мм
Эффективность работы	8 раз в минуту (L=1000)
Допуск прямолинейности	≤2%
Точность репозиционирования	L≤1000мм≤0.3мм L≥1000мм≤0.6мм	do-исходная толщина стенки d1-толщина готовой стенки f=(d1- d0)/ d0 %
Скорость усадки внутреннего диаметра патрубка	f< 20%
Разница в длине четырех частей	s0.5мм (L=1000)
Состояние поверхности после резки	Отсутствие видимых царапин, следов и т.д. Отсутствие заусенцев на патрубке
Округлость разреза труб	Некруглость s3%
Мощность	380В 50Гц 3КВт	Пневматический выключатель
Источник воздуха	0.5-0.7 мПа
