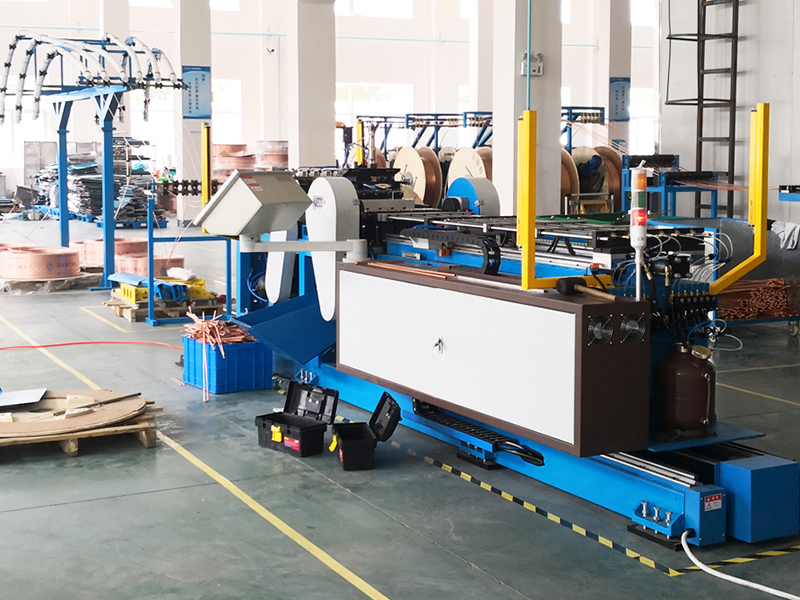

Трубогибочный станок
Трубогибочный станок специально разработан для разматывания, выпрямления, резки без заусенцев и сгибания медных трубок в длинную U-образную форму, используемых в кондиционерах и теплообменниках.
Станок состоит из разматывателя, устройства для выпрямления и резки, устройства для гибки и возврата труб, разгрузочного устройства, гидравлической системы, пневматической системы и системы управления ПЛК.
Технические характеристики
- Материал медной трубки TP2
- Диаметр медной трубки Φ7мм; Φ9.52мм (настраиваемый)
- Радиус изгиба ф7: R21мм; ф9.52: R25.4мм
- Количество медных трубок 6 (настраиваемое)
- Макс. длина медной трубки 275~1600мм (настраиваемая)
- Скорость производства L≤300, < 8с; L≤800, < 12с; L≤1600, < 20с;
- Погрешность длины L< 800, ±0,5 мм; L≥800 мм, ± 0,8 мм
- Погрешность длины между двумя концами Менее 1.0мм
- Погрешность центрального расстояния между двумя концами Менее ±0.1мм (в пределах 14 мм от петли)
- Внутренний диаметр трубы на режущих концах ф7: >ф5.6мм; ф9.52: >ф8мм
- Погрешность прямолинейности Кривизна ≤3 мм при L=1000 мм
- Коэффициент выравнивания в области петли Менее 15%
- Коэффициент утончения в области петли Менее 30%
- Качество отделки Отсутствие складок, царапин, трещин, ямочек, выпуклостей, burr
