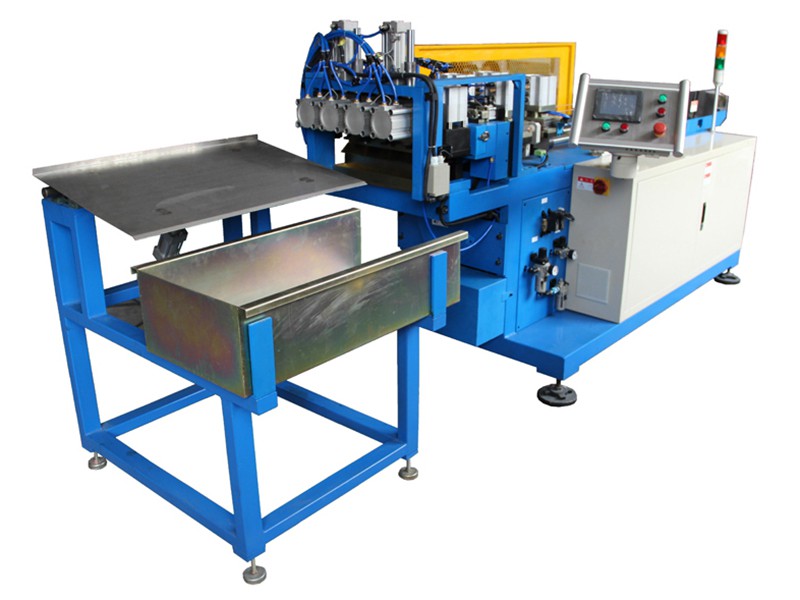

Машина для развальцовки и резки медных труб

Станок для развальцовки и резки медных труб сочетает в себе функции правки и развальцовки концов, обеспечивает размотку, выпрямление, резку без заусенцев и развальцовку одного конца, широко используется для обработки медных и алюминиевых труб.

Особенности

Сервоподача, стабильность и высокая точность повторного позиционирования
Одноразовая обработка четырех частей, высокая эффективность
Применение технологии отрыва, меньший коэффициент уменьшения внутреннего диаметра конца трубки
Пневматическое развальцовывание
Управление ПЛК, высокая степень автоматизации — автоматическая подача, автоматическое развальцовка, автоматическая резка, автоматическая разгрузка, автоматическая сигнализация.

Запросить цену

Технические характеристики

Медная/алюминиевая трубка Катушка, TP1/2 (M/M2)
Диапазон диаметров трубок Ф4.0~10.0мм
Толщина стенки трубы Макс. 0.7мм
Диапазон длины резки Мин. 100м; без ограничений по максимальной длине
Разматывающее устройство Пассивное, на четыре трубки
Станция резки Две станции (каждая на две трубки)
Скорость резки 6 резов в минуту (при L=600 мм)*
Скорость подачи Макс. 0.5м/с
Макс. время такта 7 сек.
Однократный ход подачи Макс. 800мм
Допуск прямолинейности ≤2‰
Допуск резки по длине ≤0.3мм /1000мм
Разница в длине между двумя трубками ≤0.5мм
Коэффициент уменьшения внутреннего диаметра конца трубки f < 25%*
Отклонение от круглости обработанного конца Менее 1% диаметра трубы
Соосность между обработанным концом и центром трубы Менее 0.1мм
Отклонение по глубине обработки Менее +/-0.5мм
Сжатый воздух 0.5-0.7 мПа
Общее потребление электроэнергии 6 кВт

* 1-При длине резки менее 100 мм функция предварительного растяжения не работает.

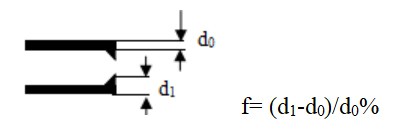

* 2- Коэффициент уменьшения внутреннего диаметра конца трубки означает:
