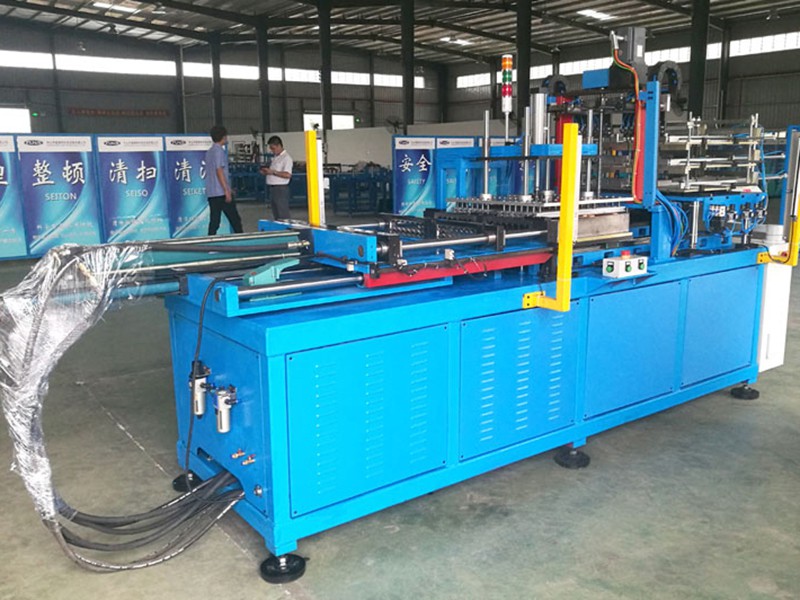

Машина для сборки сердечника испарителя

Оборудование для сборки сердечника специально разработана для полной автоматической сборки сердечников испарителей холодильников и морозильников.
Машина автоматически выбирает ребра, вставляет их и расширяет трубки.

Шаг отверстия: 38.1мм
Шаг рядов: 22мм
Гидравлическое давление: 5~7 мПа
Вес машины: Около 1500кг

Запросить цену

Технические характеристики

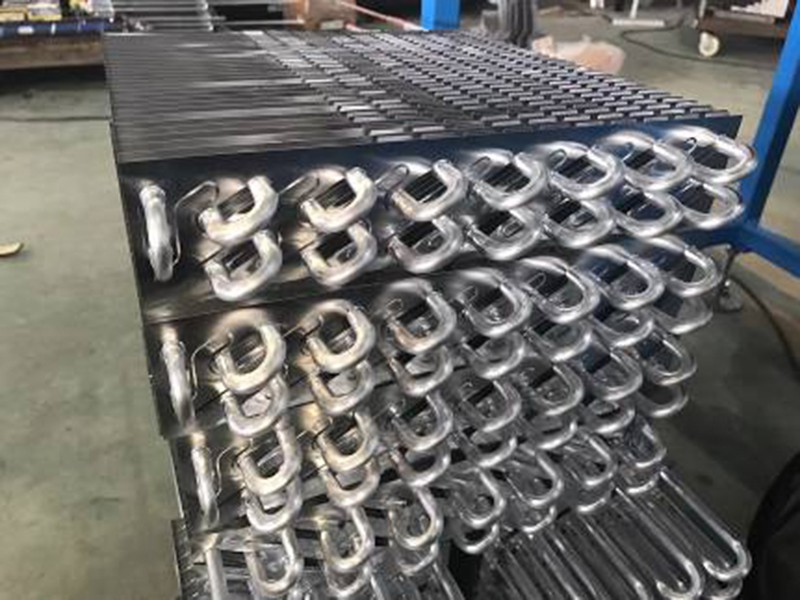

Сердечник испарителя холодильник, морозильник
Длина сердечника испарителя 100~600 мм
Диаметр алюминиевой трубки Φ8 мм
Количество рядов U-образных трубок 2 / 3
Ширина алюминиевого ребра 50мм (60мм) / 75мм
Макс. количество отверстий в каждом ряду 14 / 7
Шаг отверстия 38.1мм
Шаг рядов 22мм
Метод укладки ребер Привод серводвигателя, пневматическое поглощение
Скорость укладки ребер 2~3 секунды на ребро
Способ введения трубки Предварительная загрузка вручную, гидравлическое толкание
Скорость введения трубки 400 мм/с
Мощность двигателя гидравлического насоса 5 л.с.
Гидравлическое давление 5~7 мПа
Габариты машины Около 10 x 1.2 x 1.5м
Вес машины Около 1500кг
