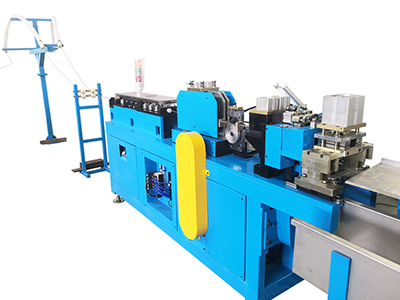

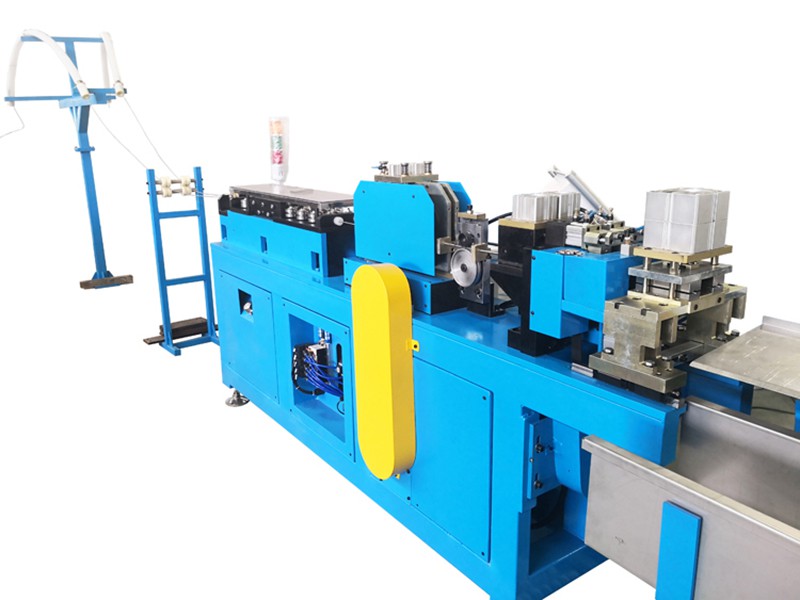

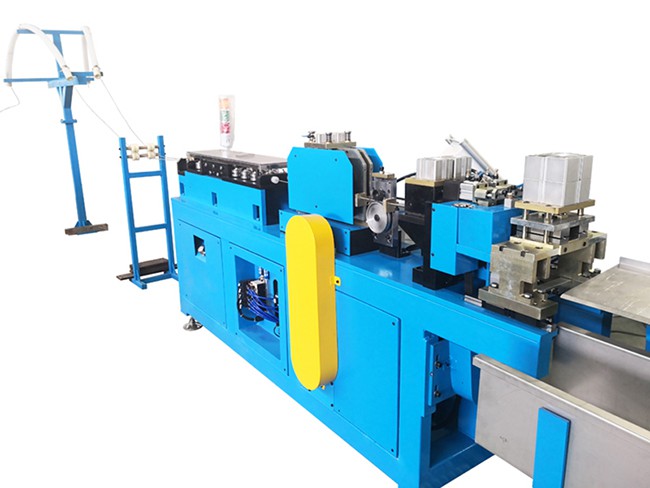

Выпрямитель и резак для трубок Банди (Bundy)

Выпрямитель и резак для труб Банди (Bundy) используется для выпрямления спиральных труб Банди и капиллярных медных труб, автоматического определения длины и резки без заусенцев.

В станке используется технология резки с отрывом, которая является самым передовым методом резки в мире. Метод устраняет или сводит к минимуму возможное уменьшение внутреннего диаметра трубы, а также обеспечивает результат резки без заусенцев.

Особенности

Сервопривод, стабильность и высокая точность повторного позиционирования.
Однократная резка двух частей, высокая эффективность.
Использование технологии отрыва, меньший коэффициент уменьшения внутреннего диаметра конца трубки.
Орбитальная фреза с распыляемой смазкой, резка без заусенцев.
Управление ПЛК, высокая степень автоматизации — автоматическая подача, автоматическая резка, автоматический подсчет, автоматическая сигнализация.

Запросить цену

Технические характеристики

Тип трубки Медная трубка змеевика TP1/2 (M/M2)/трубка Банди
Диапазон диаметров трубок Ф4.6~Ф10.6мм
Толщина стенки трубы 0.5~1.0мм
Диапазон длины резки 40 мм ~ неограниченно
Разматывающее устройство 1
Размер трубчатой катушки Внешний диаметр: 400~600мм; Макс.вес. 100кг
Количество резок труб за один раз 2
Скорость резки 8 резов в минуту (при L=1000мм)*
Однократный ход подачи Непрерывная подача, без ограничения длины
Допуск резки по длине ≤0.3мм /1000мм
Коэффициент уменьшения внутреннего диаметра устья трубки f < 20% *
Разница в длине между двумя деталями ≤0.5мм
Округлость разреза труб Некруглость≤3%
Состояние поверхности после резки Отсутствие видимых царапин, следов; без заусенцев
Сжатый воздух 0.5-0.7 мПа
Общее потребление электроэнергии 1.0кВт
Габариты машины 2600 x 1200 x 1500 мм
Габариты разматывающего устройства 2000 x 1000 x 2000 мм

* 1-При длине резки менее 100 мм функция предварительного растяжения не работает.
* 2- Коэффициент уменьшения внутреннего диаметра конца трубки означает:
