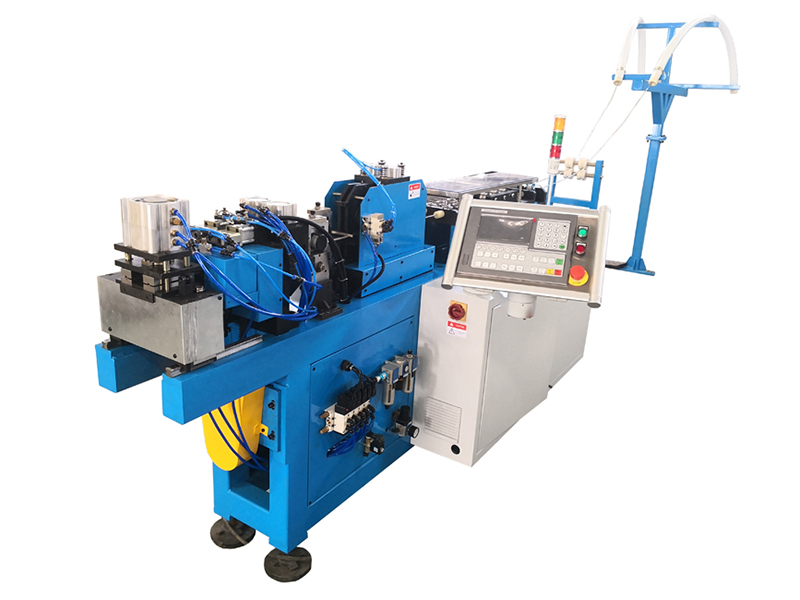

Машина для резки и отбортовки капиллярных трубок

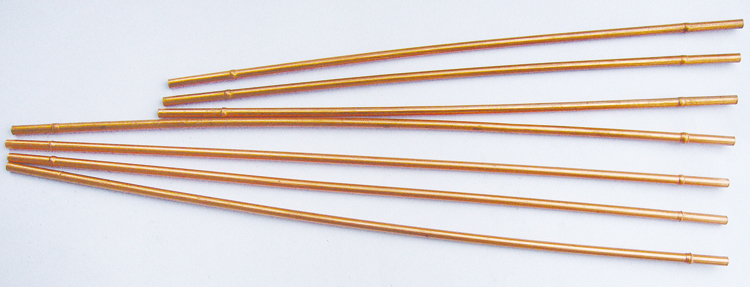

Станок для резки и отбортовки (накатки) капиллярных трубок используется для полностью автоматического выпрямления медных капиллярных трубок, определения длины, предварительного растяжения, накатки и резки без заусенцев.

Станок для резки и гибки использует технологию резки с отрывом, которая является самым передовым методом резки в мире. Метод исключает или сводит к минимуму возможное уменьшение внутреннего диаметра трубы, а также обеспечивает результаты резки без заусенцев.

Запросить цену

Особенности

Сервоподача, стабильность и высокая точность повторного позиционирования
Обработка двух деталей одновременно, высокая эффективность
Орбитальная фреза со смазочным распылением, резка без заусенцев
Функции предварительного растяжения и отбортовки (пневматическим приводом).
Управление ПЛК, управление через ЧМИ, простое и удобное

Технические характеристики

Подходящая медная трубка Coil, TP1/2 (M/M2)
Диапазон диаметра медной трубки Ф2.0~Ф6.5 мм
Подходящая толщина стенки медной трубки 0.2~0.5 мм
Диапазон длины резки 40 мм ~ неограниченно
Разматывающее устройство только один передающий мост катушки горизонтальной прокладки на земле
Количество резок труб за один раз 2
Скорость резки 4 разреза в минуту (при L=1000 мм)
Однократный ход подачи Непрерывная подача, без ограничения длины
Допуск резки по длине ≤0.3мм /1000мм
Коэффициент уменьшения внутреннего диаметра конца трубки f < 20% *
Округлость разреза труб Некруглость≤3%
Разница в длине между двумя деталями ≤0.5мм
Состояние поверхности после резки Отсутствие видимых царапин, следов; без заусенцев
Сжатый воздух 0.5-0.7 мПа
Общее потребление электроэнергии 1.0кВт
Габариты машины 2800 x 1300 x 1600мм
Габариты разматывающего устройства 2000 x 1000 x 2000мм

* 1-При длине резки менее 100 мм функция предварительного растяжения не работает.

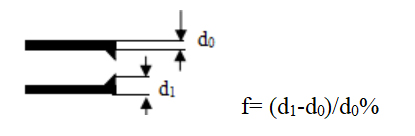

* 2- Коэффициент уменьшения внутреннего диаметра конца трубки означает:
